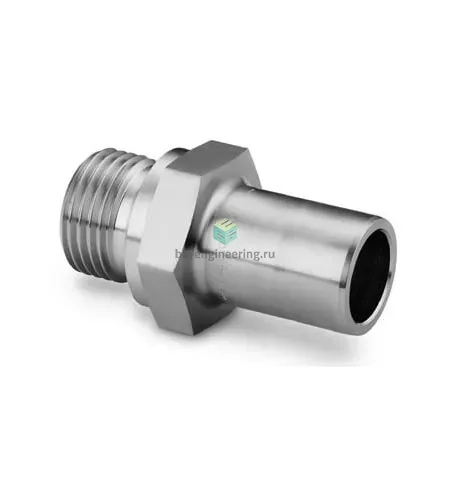

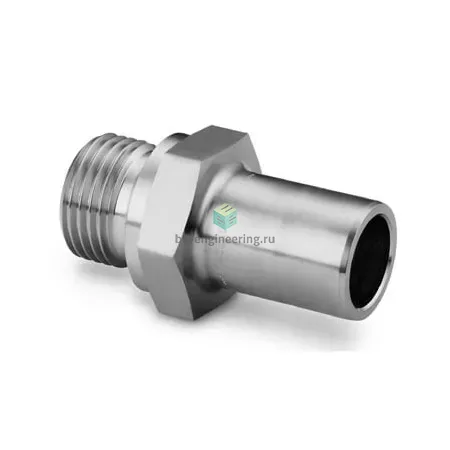

SS-8-TA-1-6RS Swagelok - Переходник прямой с нар. резьбой обжимной G3/8-1/2", нерж.

Назначение и принцип работы

Переходник прямой обжимной служит для соединения трубопроводов и приборной арматуры с наружной резьбой G3/8 и втулочным присоединением 1/2" с использованием обжимного метода. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное механическое сцепление трубки и сохранение положения при вибрациях и термических циклах. Резинометаллическое кольцо USIT по DIN 3852-2 (форма A) реализует уплотнение резьбы, исключая протечки при рабочих давлениях, характерных для приборных систем и гидравлики.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, устойчивой к коррозии в агрессивных средах. Тип конструкции — двухферьменный обжим (две обжимные втулки + гайка), обеспечивает повторяемую герметизацию и удобство монтажа на трубках из нержавеющей стали. Резьбовое уплотнение — кольцо резинометаллическое USIT (DIN 3852-2, A) — применяется для надежного уплотнения метрических/трубных резьб при температурном диапазоне и совместимости, зависящей от материала эластомера; типичные эксплуатационные диапазоны в приборах и лабораторных системах — давление до сотен бар при температуре от около -60 °C до +200 °C в зависимости от выбранного уплотнительного материала и условий.

Экспертные рекомендации по применению

Подберите размер трубки строго по таблице производителя; срежьте конец под прямым углом и удалите фаску/заусенцы. Монтаж — по приведенному моменту затяжки и последовательности обжима: предварительная затяжка, окончательная по спецификации Swagelok; не используйте поврежденные или повторно деформированные обжимные кольца. При агрессивных средах проверяйте совместимость материала AISI 316 и эластомера USIT; при высоких температурах или вакууме рассмотрите альтернативные уплотнения. Выполняйте гидравлическое испытание после монтажа и регламентные осмотры при циклических нагрузках.
