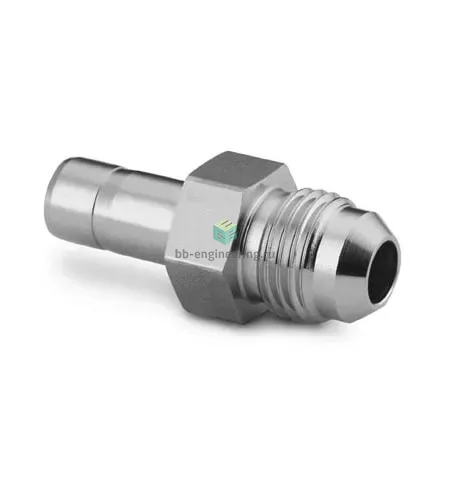

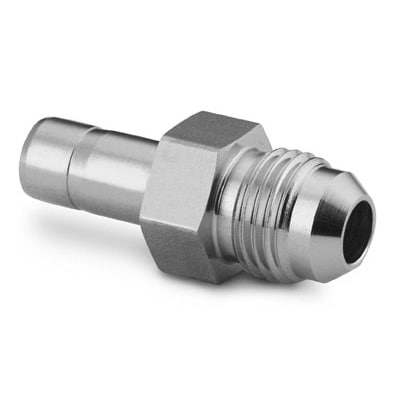

SS-8-TA-1-8AN Swagelok - Переходник прямой втулка-развальцовка 1/2"-1/2", нерж.

Назначение и принцип работы

Переходник прямой втулка‑развальцовка служит для герметичного соединения трубопроводов и приборных ответвлений диаметра 1/2" в системах измерения, гидравлики и технологических газовых трактов. Конструкция двухобоймного обжима обеспечивает концентрическое зажатие трубки и формирование уплотнения в зоне конической фаски 37° (74°), что позволяет передавать рабочие давления в широком диапазоне и исключает протечки при вибрации. Соответствие стандарту SAE J514 (ISO 8434-2) гарантирует совместимость с отраслевыми трубными системами и монтаж по общепринятым процедурам.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, стойкой к коррозии и агрессивным средам. Тип конструкции — обжим трубки двумя обжимными кольцами (ferrules) и гайкой; уплотнение резьбы отсутствует (герметичность обеспечивается обжимом). Подключения: 1/2" (втулка) — 1/2" (под развальцовку). Применимо к рабочим средам: деминерализованная вода, пар, минеральные и синтетические масла, инертные и технические газы. Рабочее давление определяется трубой и толщиной стенки согласно таблицам производителя; в типичных системах приборного класса допускаются давления до нескольких сотен бар (в отдельных конфигурациях — порядка 700 бар), рабочая температура при отсутствии эластомерных уплотнений обычно от −60 °C до +200 °C.

Экспертные рекомендации по применению

Подбирайте переходник с учётом OD и толщины трубки по таблицам Swagelok и соблюдайте чистоту подготовки торца и внутренней поверхности. При сборке — вставить трубку в упор, затянуть гайку до контакта, затем повернуть дополнительный шаг (обычно 1–1¼ оборота) согласно рекомендациям производителя; не допускать повторного многократного перехвата уширенных или деформированных фитингов. Избегайте несовместимости материалов, ударных нагрузок и перекомпенсации при термических расширениях. Регулярно проверяйте обжимные кольца на повреждения и при необходимости заменяйте для сохранения герметичности.
