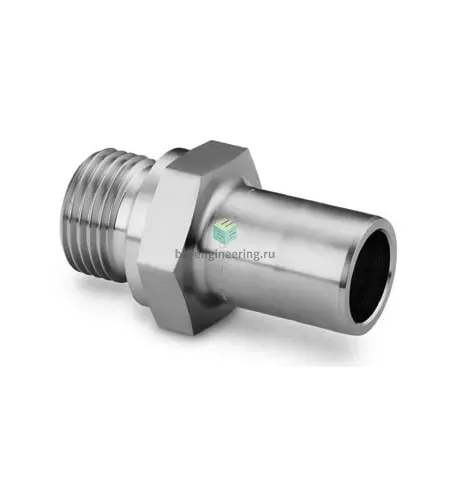

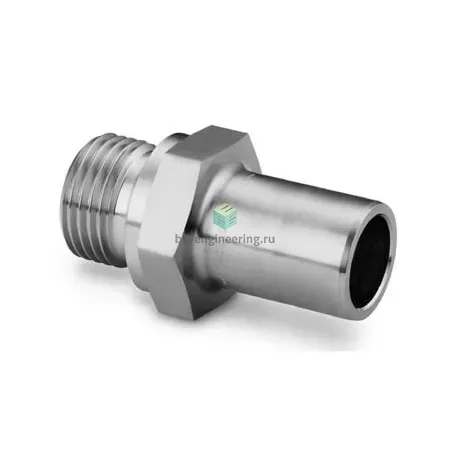

SS-8-TA-1-8RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/2-1/2", нерж.

Назначение и принцип работы

Прямой втулочный переходник с наружной резьбой служит для герметичного перехода между резьбовым подключением G1/2 и обжимным подключением 1/2″ (втулка) в технологических трубопроводах, системах КИПиА и гидропневматике. Принцип: трубка фиксируется методом обжима двумя обжимными кольцами и гайкой; герметизация резьбового соединения — резинометаллическим кольцом USIT по DIN 3852-2 форма A, что обеспечивает виброустойчивое и повторно-открываемое соединение при типичных эксплуатационных нагрузках.

Ключевые особенности конструкции

Корпус и все контактные детали — нержавеющая сталь AISI 316 (коррозионная стойкость, совместимость с агрессивными средами). Конструкция: две обжимные втулки + гайка для герметичного сжатия трубки; наружная резьба G1/2. Резинометаллическое уплотнение USIT обеспечивает плотность по DIN 3852-2. Типичные рабочие условия: давление до ≈400 bar (≈5800 psi) при комнатной температуре и температурный диапазон для уплотнений примерно −40 °C … +150 °C (зависит от состава уплотнителя); пригодно для газов, нефте- и водных сред, паров и большинства технологических жидкостей.

Экспертные рекомендации по применению

Подбирайте переходник с учётом толщины стенки и наружного диаметра трубки. Перед обжатием обеспечьте глубину посадки трубки до второй втулки, не используйте повторно деформированные кольца. Затягивание — по таблицам производителя (ориентировочно: после "накидной" посадки выполнить указанное число оборотов гайки), избегайте перетяжки и перекоса. При агрессивных средах проверяйте совместимость уплотнения USIT; для высоких температур выбирайте альтернативные материалы уплотнений и сверяйтесь с паспортом Swagelok.
