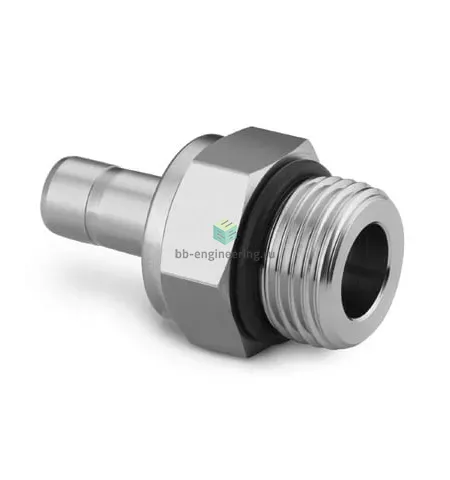

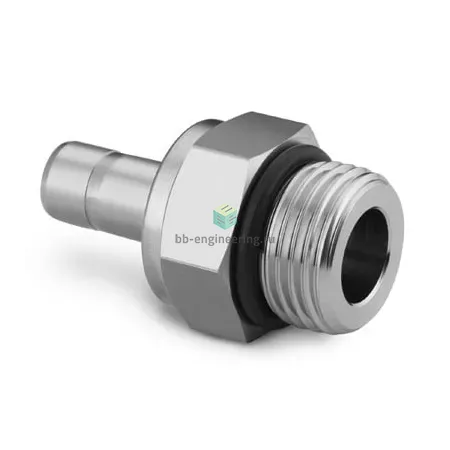

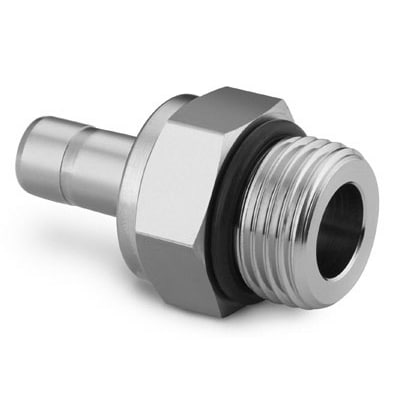

SS-8-TA-1-8ST Swagelok - Переходник прямой с нар. резьбой обжимной UNF 3/4"-16-1/2", нерж.

Назначение и принцип работы

Переходник прямой втулочный служит для подключения 1/2″ трубной линии к резьбовому порту UNF 3/4″-16 (наружная резьба). Конструкция с двумя обжимными кольцами и гайкой обеспечивает формирование надежного плотного зазора на трубке при осевом смещении втулки; выступающее уплотнительное кольцо O‑ring обеспечивает дополнительную герметизацию резьбового соединения и защиту от внешних утечек. Применяется в системах измерений, лабораторных и технологических линиях для сжатых газов, гидравлики и инженерных сред, где требуется коррозионная стойкость AISI 316 и точная подгонка размеров (под 1/2″ трубку и UNF 3/4″-16 резьбу).

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316; стандартная схема — двухобжимная система Swagelok с гайкой и двумя обжимными кольцами (ferrules). Уплотнение резьбы — выступающее O‑ring (материал O‑ring подбирается по среде: FKM/Viton для температур до ≈+200 °C, NBR до ≈+120 °C). Типичные рабочие параметры для исполнения из 316: рабочее давление до ≈414 bar (6000 psi) в зависимости от диаметра трубки и режима, температурный диапазон металлического уплотнения ≈ −54 °C…+232 °C; фактические пределы зависят от выбранного O‑ring и условий эксплуатации. Совместим с инертными и агрессивными средами при корректном подборе уплотнений.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную торцовую поверхность трубки, убрать заусенцы и вставить трубку до упора втулки. Затяжка: затянуть гайку до "ручной" посадки, затем повернуть примерно на 1¼ оборота для нового соединения (для повторной сборки — ≈½ оборота), избегая чрезмерной силы, чтобы не повредить O‑ring и не деформировать ferrule. При выборe уплотнений указывать среду и температуру; при повышенном давлении и вибрации использовать дополнительные фиксаторы и регулярную проверку на герметичность. При сомнениях проверить спецификации производителя и проводить испытания давлением до рабочих значений.
