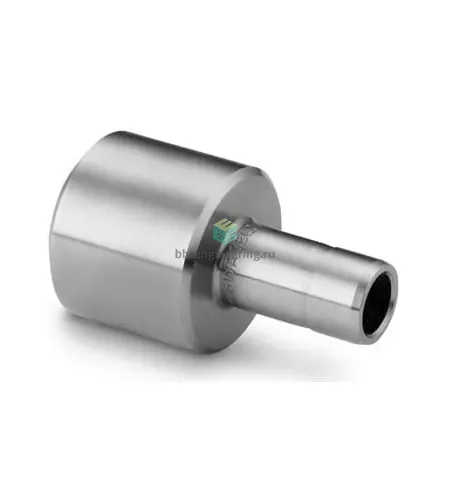

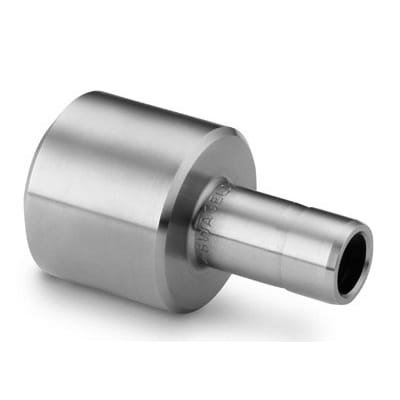

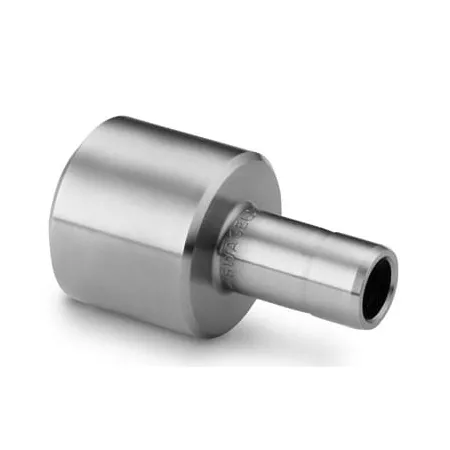

SS-8-TA-1-8W Swagelok - Переходник прямой под приварку встык обжимной 1/2"-1/2", нерж.

Назначение и принцип работы

Переходник прямой обжимной с приварным концом 1/2″ (втулка) – 1/2″ (под приварку встык) служит для герметичного соединения трубной магистрали с приварной частью системы. На одной стороне используется обжимное соединение с двумя обжимными кольцами и гайкой, обеспечивающее демонтируемое металлометаллическое уплотнение трубки Ø12,7 мм (1/2″). Другая сторона предназначена для постоянного соединения методом встык-в-приварку, что исключает уплотнения в зоне сварного шва и обеспечивает механическую прочность и герметичность для рабочей среды.

Ключевые особенности конструкции

Корпус и основные элементы выполнены из нержавеющей стали AISI 316, стойкой к коррозии агрессивных сред. Конструкция — обжим с двумя феррулами и гайкой Swagelok для надёжного уплотнения трубки без дополнительных уплотнителей. Приварной конец обеспечивает постоянное соединение под сварку встык. Рабочие среды: газовые и жидкие среды, технические и коррозионно-активные среды, лабораторные и технологические контуры, в том числе вакуумные. При правильном подборе трубки и толщины стенки допускается эксплуатация при давлении до ориентировочно 414 bar (6000 psi); температурный диапазон примерно от −196 °C до +400 °C в зависимости от уплотнений и условий эксплуатации.

Экспертные рекомендации по применению

Монтаж: сначала выполнить сварку приварного конца к ответной трубе/трубопроводу, дать шву остыть и очистить, затем собирать обжимное соединение на чистой трубке по инструкции производителя. Не производите сварку после установки феррул и гайки — это приведёт к деформации уплотняющих поверхностей. Подбирайте трубку Ø12,7 мм с рекомендованной толщиной стенки для требуемого рабочего давления; используйте таблицы Swagelok для выбора момента затяжки или динамометрический ключ. Обязательное испытание на герметичность и визуальный контроль сварного шва до ввода в эксплуатацию. Типичные ошибки: несовпадение осей при сварке, недостаточное очищение торцов, перегрев обжимного участка и неправильная последовательность сборки.
