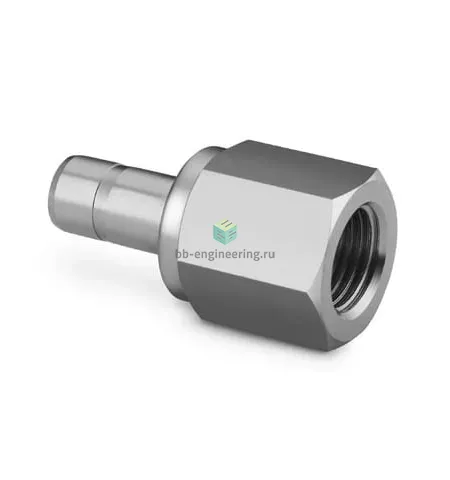

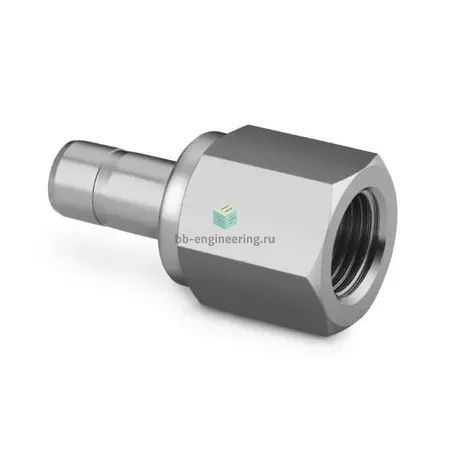

SS-8-TA-7-8RG Swagelok - Переходник прямой с внутр. резьбой под манометр обжимной G1/2-1/2", нерж.

Назначение и принцип работы

Обжимной переходник с внутренней резьбой под манометр предназначен для присоединения приборов давления и линий технологической трубопроводной сети: переход G1/2 — 1/2" (втулка). Изделие служит для обеспечения герметичного соединения между резьбовым фланцем манометра и трубой с обжимным соединением; уплотнение по резьбе обеспечивается прокладкой, установленной в внутренней проточке. Принцип работы — механическое зажатие трубки двумя обжимными кольцами и гайкой с образованием повторно герметичного уплотнения при контролируемом моменте затяжки, совместимо с системами передачи сжатого воздуха, азота, технических газов и жидкостей, требующих коррозионностойкости.

Ключевые особенности конструкции

Корпус и фурнитура выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Конструкция — двухкольцевой обжим (две запрессовываемые втулки + гайка) для надежного удержания трубки; резьбовое уплотнение — прокладка по внутренней проточке (комплектная). Подключения: канал 1 — G1/2 (внутр. резьба для манометра), канал 2 — 1/2" втулка под обжим. Типичные рабочие условия для подобных изделий Swagelok: рабочее давление при рекомендованных трубках и монтаже может достигать порядка 6000 psi (≈413 бар) в зависимости от диаметра и толщины стенки трубки; температурный диапазон эксплуатации примерно −54…+204 °C.

Экспертные рекомендации по применению

Подбирайте переходник по наружному диаметру и толщине стенки трубки согласно таблицам производителя; перед обжимом обеспечьте ровную, обезжиренную торцовую поверхность и полное удаление заусенцев. Момент затяжки и последовательность обжима — по инструкциям Swagelok; не рекомендуются многократные повторные установки тех же обжимных колец. Для резьбового уплотнения используйте комплектную прокладку и избегайте нанесения ПТФЭ-ленты на торцевую поверхность уплотнения. После монтажа выполняйте гидравлическую или пневматическую проверку на герметичность при рабочем давлении с учётом коэффициентов запаса.
