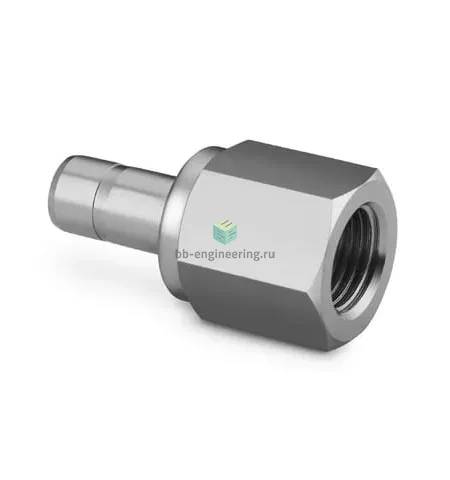

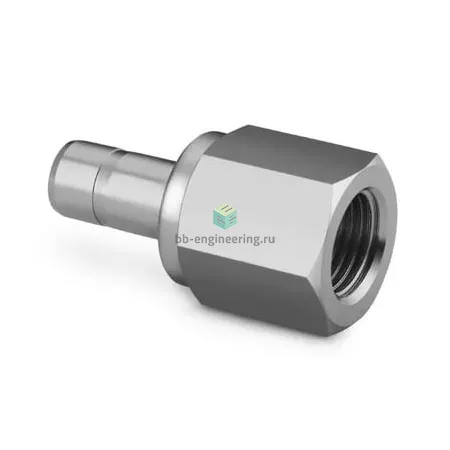

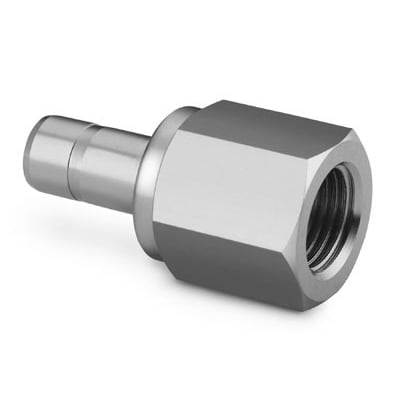

SS-8-TA-7-8RP Swagelok - Переходник прямой с внутр. резьбой обжимной G1/2-1/2", нерж.

Назначение и принцип работы

Прямой обжимной переходник с внутренней резьбой-втулкой предназначен для герметичного соединения трубопроводов и приборных портов с резьбой G1/2 и трубой 1/2" (12,7 мм). Уплотнение на резьбе обеспечивается металлической прокладкой по DIN 3852‑2 форма B, сама коммутация реализуется по классическому принципу двухобжимной системы: при затяжке гайки две обжимные втулки (ferrule) деформируются и формируют плотную коническую посадку на трубе и корпусе, обеспечивая металл-металл герметичность и устойчивость к вибрациям.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали (AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с гидравликой, аналитическими газами и паром. Конструкция: два обжимных кольца + гайка; подключение: G1/2 (порта) — 1/2" (втулка/трубная) с уплотнением DIN 3852‑2 B. Рабочая температура зависит от среды и уплотнений, для металл‑металлического узла типичный диапазон — примерно от -196 °C до +450 °C; рабочее давление определяется толщиной стенки трубы, в типичных конфигурациях 1/2" может достигать сотен бар (порядка до ~414 bar / 6000 psi при корректной сборке и соответствии труб).

Экспертные рекомендации по применению

Подбирайте переходник с учётом толщины стенки трубки и ГОСТ/DIN трубной заготовки; используйте трубы 1/2" с правильным наружным диаметром 12,7 мм и чистой, без заусенцев режущей кромкой. Монтаж по стандартной процедуре Swagelok: соберите, затяните от руки, затем доведите до рабочего сцепления согласно заводской инструкции или таблице момент‑запора; избегайте перетяжки — это повреждает обжимные кольца и вызывает деформацию. Для контроля герметичности используйте испытание давлением и методы обнаружения утечек (пенный раствор, гелий/массовый спектрометр). При агрессивных средах и высоких температурах проверяйте совместимость DIN‑прокладки и при необходимости используйте защитные покрытия или иные материалы.
