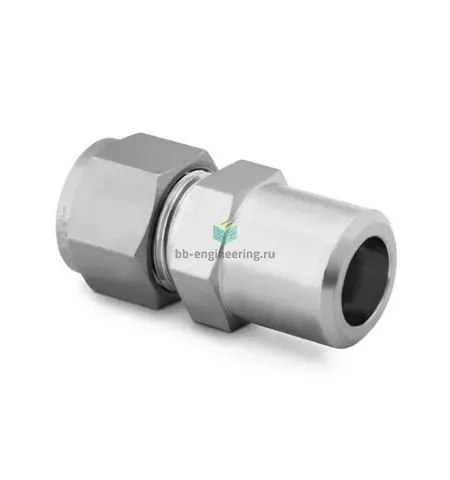

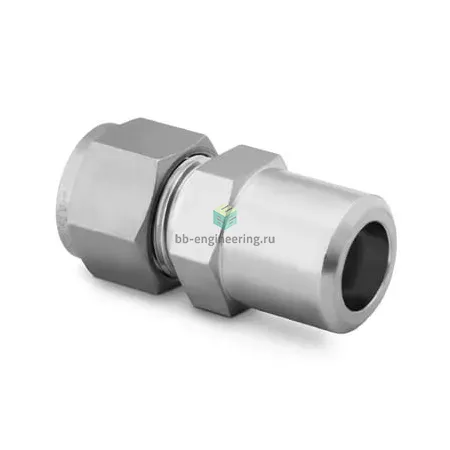

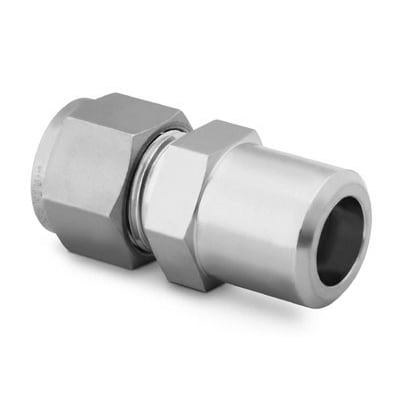

SS-810-1-12W Swagelok - Штуцер прямой под приварку встык обжимной 1/2"-3/4", нерж.

Назначение и принцип работы

Обжимной штуцер прямой Swagelok SS-810-1-12W предназначен для перехода между трубкой 1/2″ и ответной частью под приварку встык 3/4″. Решает задачу герметичного присоединения трубопроводов в технологических схемах с газами и жидкостями, где требуется сварное присоединение одной стороны и быстрое обжимное соединение другой. Работает по принципу двухколецной обжимной системы: при завинчивании гайки наружная и внутренняя обжимные вставки (ferrules) смещаются и создают уплотнение на трубке 1/2″, а противоположный конец фикcируется постоянным сварным швом 3/4″.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах (вода, пар, углеводородные потоки, инертные газы). Конструкция — двухобжимная (две обжимные кольца + гайка), без резьбовых уплотнений; одна сторона — под приварку встык 3/4″, другая — для трубки 1/2″. При правильной сборке и подборе стенки трубки рабочее давление типично может достигать значений порядка 6000 psig (≈413 бар) в зависимости от толщины стенки и условий эксплуатации; температурный диапазон широкий — от криогенных применений до нескольких сотен °C, ограничен свойствами трубки и сварного соединения.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой срез и скругление кромки трубки, удалить заусенцы, проверять глубину посадки трубки. Гайку затягивать согласно рекомендациям производителя (обычно после прижима — порядка 1–1,25 оборота для типовых размеров) или по заданному моменту затяжки; не допускать перетяжки и деформации трубки. Сварку выполнять на стороне 3/4″ до окончательной сборки обжимной части, применять защитную атмосферу/пургацию при сварке нержавеющей стали. Заменять ferrules при повреждении; избегать эксплуатации при вибрации без фиксации трубопровода. Учитывать, что допустимое давление и температура зависят от толщины стенки трубки, условий сварки и среды — при сомнениях согласовать расчёт прочности и испытания на герметичность.
