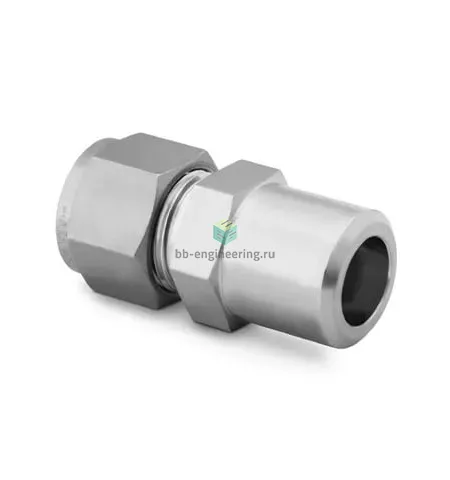

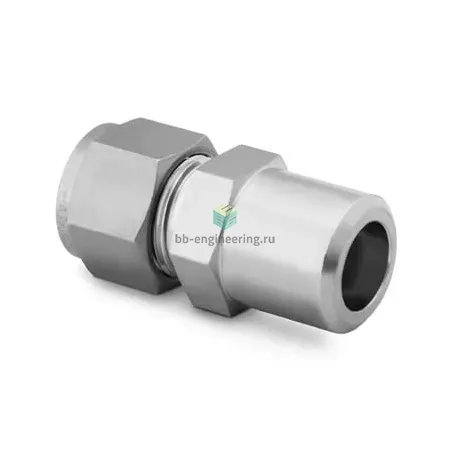

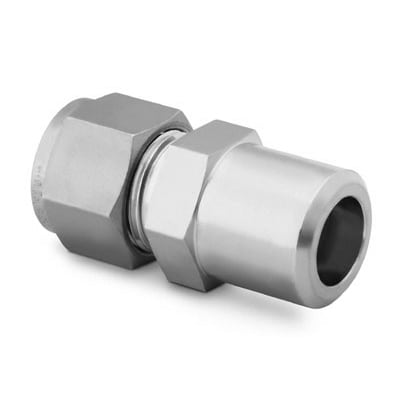

SS-810-1-16W Swagelok - Штуцер прямой под приварку встык обжимной 1/2"-1", нерж.

Назначение и принцип работы

Штуцер прямой под приварку обжимной SS-810-1-16W предназначен для перехода с трубки Ø1/2″ на трубопровод с приварным патрубком Ø1″ и используется в линиях измерений, отбора проб, сжатого воздуха, технологических газов и жидкостей. Рабочий принцип — двухколечная обжимная система: при затяжке гайки двойные обжимные кольца формируют герметичное металлическое уплотнение на трубке Ø1/2″, а противоположный конец приваривается встык к трубопроводу Ø1″. Для эксплуатации характерны высокие требования по герметичности и повторяемости соединения.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Конструкция — двухобжимная (две обжимные кольца + гайка), герметизация — металл-металл (резьбовое уплотнение не применяется). Применимы среды: инертные и активные газы, жидкости, пары, сжиженные газы. Типичные рабочие параметры (зависят от толщины трубки и режима): рабочее давление до ≈207 бар (3000 psi) при комнатной температуре; температурный интервал примерно от −196 °C до +400 °C с учётом материала и уплотняемой системы.

Экспертные рекомендации по применению

Перед установкой обеспечить точную подрезку и фаску трубки Ø1/2″, удалить заусенцы, вставить трубку до упора. Приварку патрубка Ø1″ выполнять отдельно, не нагревая обжимную часть; сварной шов делать по технологии для AISI 316 с продувкой внутренней полости при необходимости. Затяжку гайки производить динамометрическим ключом по рекомендациям производителя для данного диаметра; избегать повторного многократного использования повреждённых колец. После монтажа проводить проверку на герметичность (щелочной раствор или масс-спектрометрия) и контроль крутящего момента.
