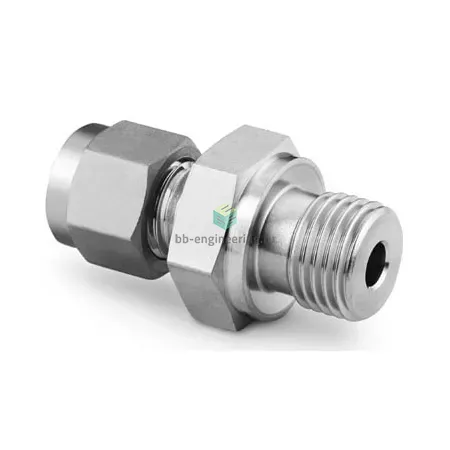

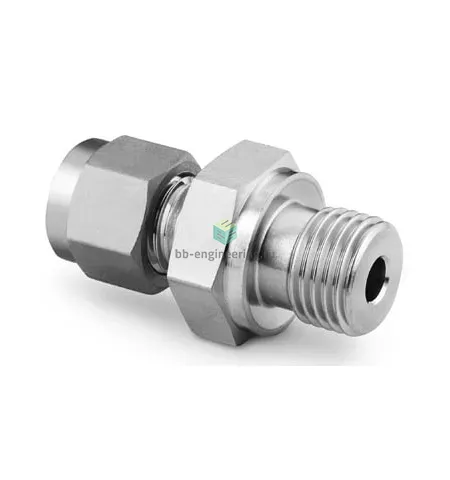

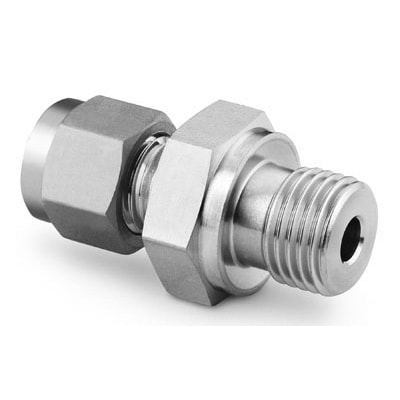

SS-810-1-6RP Swagelok - Штуцер прямой с нар. резьбой обжимной G3/8-1/2", нерж.

Назначение и принцип работы

Обжимной прямой штуцер Swagelok SS-810-1-6RP предназначен для перехода от резьбового присоединения G3/8 к трубке 1/2" в технологических и приборных линиях (системы отбора проб, аналитические магистрали, гидравлика, газовые трассы). Принцип работы — двухфланцевая обжимная развальцовка трубки двумя обжимными кольцами и гайкой, при которой наружная резьба с металлической прокладкой DIN 3852-2 форма B обеспечивает герметизацию резьбового соединения. При правильно подобранной трубке и монтаже формируется уплотнение, устойчивое к высоким давлениям и вибрациям.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Исполнение — обжим с двумя обжимными кольцами и гайкой; соединение 1: G3/8 (накидная/наружная резьба с металлической прокладкой DIN 3852-2 B), соединение 2: трубка 1/2". Рабочие среды: инертные и активные газы, жидкости, минеральные масла и большинство химических реагентов. Типичный диапазон температур эксплуатации для AISI 316: ориентировочно от −54 °C до +204 °C; рабочее давление определяется подбором трубки и её толщиной стенки и, как указывает производитель, может достигать нескольких сотен бар (см. технические таблицы Swagelok для конкретных размеров трубки).

Экспертные рекомендации по применению

Подбирайте трубку 1/2" с рекомендованной толщиной стенки и плавным торцом: рез должен быть перпендикулярен оси, кромки снять. Затягивайте гайку по инструкции производителя (обычно от руки до момента схватывания плюс ~1–1,25 оборота) и контролируйте момент при повторном монтаже. Не используйте органические герметики на поверхности металлической прокладки DIN 3852-2; при необходимости заменяйте комплекты обжимных колец при повторном монтаже. Избегайте перекосов и ударных нагрузок в зоне фитинга — это основная причина течей. Для точного расчёта давления и крутящего момента опирайтесь на каталожные таблицы Swagelok и стендовые испытания в ваших условиях.
