SS-810-1-6W Swagelok - Штуцер прямой под приварку встык обжимной 1/2"-3/8", нерж.

Назначение и принцип работы

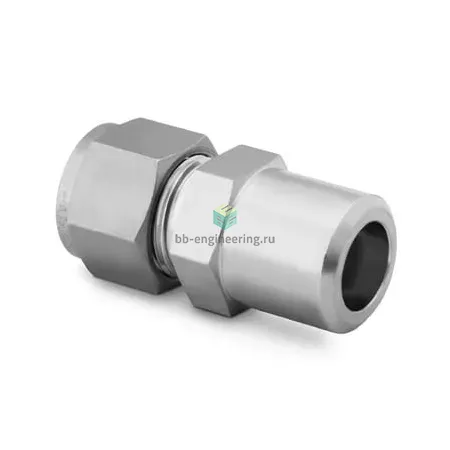

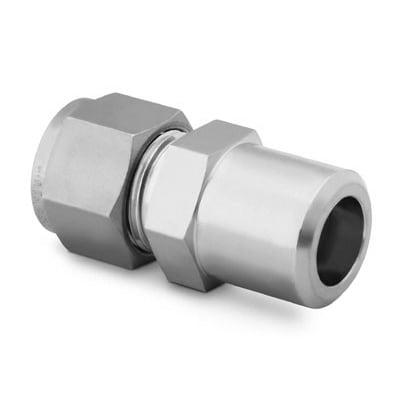

SS-810-1-6W Swagelok — переходной штуцер прямой для подключения трубки Ø 1/2" (12,7 мм) к патрубку под приварку встык Ø 3/8" (9,53 мм). Применяется в технологических линиях общепромышленной и лабораторной арматуры для переноса газов и жидкостей при гидравлических, пневматических и аналитических системах. Принцип работы — герметизация трубного соединения за счёт двух обжимных колец (фераль) и гайки: при затягивании гайки фераль обжимает трубку, образуя металлометаллическое уплотнение без резьбового сальника; вторая сторона соединяется сваркой «встык» 3/8". Конструкция исключает использование уплотняющих эластомеров, что повышает стойкость к высоким температурам и агрессивным средам.

Ключевые особенности конструкции

Корпус и фераль изготовлены из нержавеющей стали AISI 316, общий материал — сталь нержавеющая. Тип конструкции — двухферальный обжим с гайкой; тип уплотнения резьбы отсутствует. Оборудован для трубки 1/2" и приварного патрубка 3/8". Подходит для рабочих сред: инертные и активные газы, масла, водные растворы и многие химические среды (в рамках коррозионной стойкости AISI 316). Рабочие давления и температуры зависят от параметров трубки и качества сварки; типичные системы Swagelok с двухферальными фитингами демонстрируют эксплуатацию при давлениях до сотен бар и температурах от криогенных значений до нескольких сотен °C — уточняйте по спецификациям трубки и режима сварки.

Экспертные рекомендации по применению

Подбирайте штуцер под конкретную трубку Ø 1/2" с требуемой толщиной стенки; перед монтажом очистите и проверьте торец трубки, удалите фаску и задиры. Сварной конец 3/8" приваривайте с контролем проплава и термической деформации корпуса. Затягивание гайки выполняйте по рекомендациям производителя: сначала до упора вручную, затем — ориентировочно 1¼ оборота для 1/2" (корректируйте по таблице Swagelok), избегайте перетяжки и повреждения фералей. При агрессивных средах и высоких температурах проверяйте совместимость AISI 316 и проводите периодическую инспекцию уплотнения и сварного шва.
