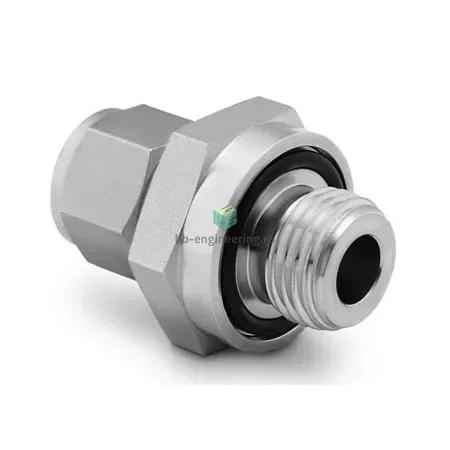

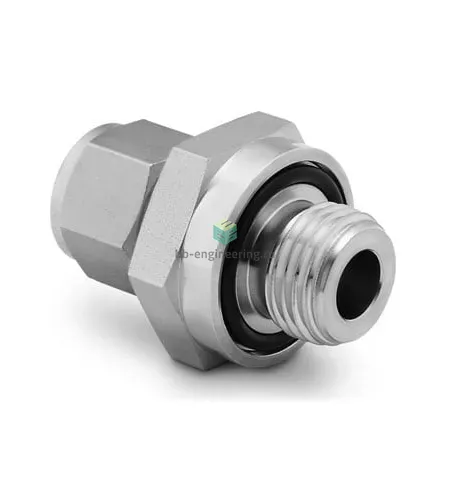

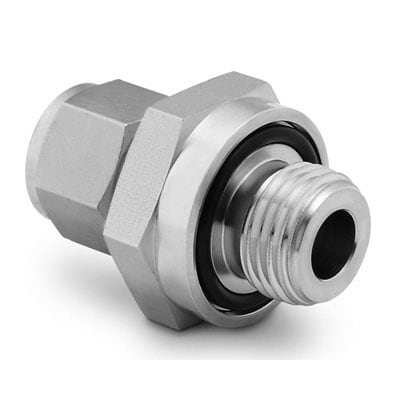

SS-810-1-8-OR Swagelok - Штуцер прямой с нар. резьбой обжимной NPT1/2-1/2", нерж.

Назначение и принцип работы

Обжимной прямой штуцер NPT1/2–1/2" предназначен для перехода от трубопровода с NPT‑резьбой к трубке Ø1/2" в технологических и измерительных системах. Конструкция решает задачи герметичного присоединения сред (инертные газы, вода, масла, агрессивные жидкости) при средних и высоких давлениях: резьбовое соединение с утопленным уплотнительным кольцом O‑ring обеспечивает герметизацию по резьбе, а обжимной узел с двумя обжимными кольцами и гайкой фиксирует и уплотняет трубку по принципу втягивания передней и задней втулок.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с большинством технологических сред. Обжимная система — двухкольцевая (две обжимные втулки + гайка) обеспечивает многократную повторяемость уплотнения без деформации трубки. Утопленное O‑ring служит уплотнением резьбы и исключает необходимость нанесения паст/ленты на посадочную поверхность; материал O‑ring (обычно FKM/Viton или PTFE) определяет рабочий диапазон температур примерно −20…+200 °C и эксплуатационное давление до ≈3000 psi (≈207 bar) в зависимости от конфигурации системы и размера трубки.

Экспертные рекомендации по применению

При подборе учитывайте среду и температуру — для агрессивных сред предпочтителен AISI 316 и PTFE‑уплотнения. Монтаж: соберите трубку до упора, затяните гайку по инструкции производителя (используйте таблицу моментов Swagelok или рекомендуемые обороты от «вручную» + контрольный момент), не наносите герметик на утопленное O‑ring. Типичные ошибки: перекручивание гайки, повторный монтаж без замены O‑ring или деформированной втулки, использование труб с поврежденной торцевой поверхностью. После установки выполните проверку на герметичность в рабочем давлении и температурном режиме.
