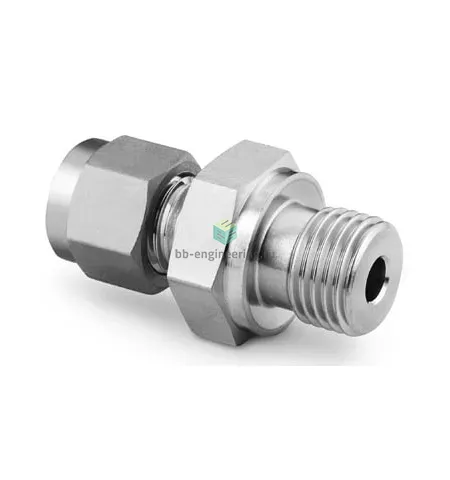

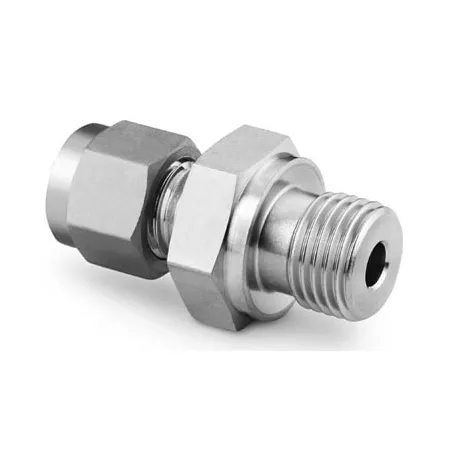

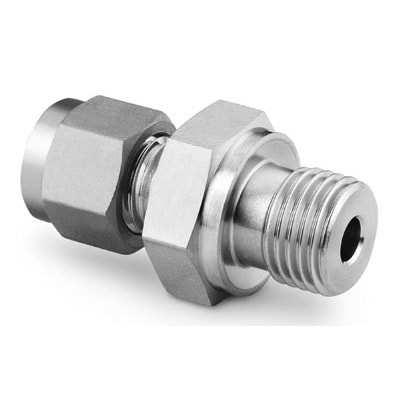

SS-810-1-8RP Swagelok - Штуцер прямой с нар. резьбой обжимной G1/2-1/2", нерж.

Назначение и принцип работы

Переходной прямой штуцер с наружной резьбой G1/2 — предназначен для подключения 1/2" трубки к резьбовому портy G1/2 в системах приборного учёта, подачи газа и жидкостей под давлением. Работает по принципу обжима трубки двумя обжимными кольцами (двухферьмовая конструкция), при котором при затягивании гайки формируется герметичное металлическое уплотнение между трубкой и телом фитинга. Наружная резьба герметизируется металлической прокладкой по DIN 3852‑2 форма B, что обеспечивает долговременную газовую и жидкостную герметичность в диапазонах давлений, определяемых типом трубки и толщиной стенки (типично до 6000 psi ≈ 414 bar для рекомендованных конструкций Swagelok).

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь AISI 316, общее материал — нерж. сталь; конструкция — двухферьмовый обжим с гайкой; резьбовое уплотнение — металлическая прокладка DIN 3852‑2, форма B. Применим в средах: сжатые газы, гидравлические и пневматические линии, инертные и большинство химических сред; не рекомендуется для агрессивных хлоридных сред при высоких температурах без дополнительной оценки коррозии. Рабочая температура зависит от среды и уплотнений; типичные эксплуатационные границы для металлического узла −60 °C…+260 °C. Подключения: канал 1 — G1/2 (наружная резьба), канал 2 — 1/2" трубка.

Экспертные рекомендации по применению

Предварительно подготовьте трубку: ровный срез, отсутствие заусенцев, правильный внешний диаметр и допуск стенки. Сборка — затянуть гайку после установки ферьм до упора: стандартно 1¼ оборота от момента посадки (для 1/2" по рекомендациям производителя); при повторной сборке — примерно 1/4 оборота. Не применять уплотнительные пасты на месте металлической прокладки DIN 3852‑2. Учитывайте совместимость среды с AISI 316 и толщину стенки трубки при расчёте допустимого давления. После монтажа выполнить опрессовку/тест герметичности и обеспечить виброизоляцию и опоры трубопровода во избежание усталостных разрушений.
