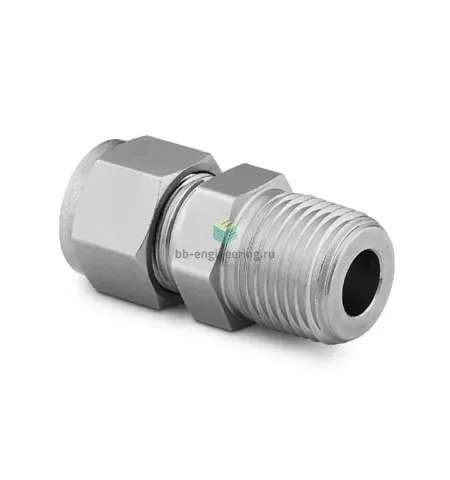

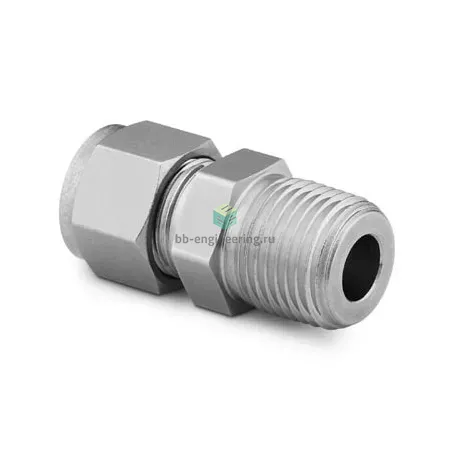

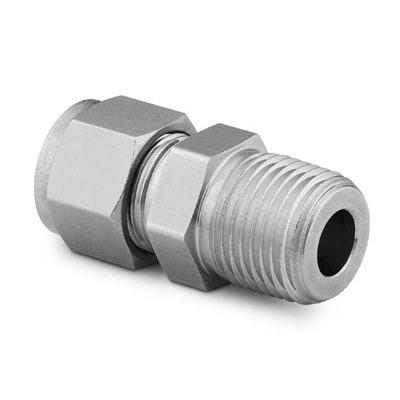

SS-810-1-8RT Swagelok - Штуцер прямой с нар. резьбой обжимной R1/2-1/2", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной резьбой R1/2 — переходной элемент для подключения 1/2" трубки (наружный диаметр ≈12,7 мм) к резьбовым портам с конической резьбой R1/2 (BSPT). Решает задачи герметичной передачи жидкостей и газов в контрольно-измерительных линиях, технологических магистралях и испытательных стендах. Работает за счёт стандартного обжимного соединения Swagelok: гайка стягивает две обжимные (двухфerrульные) кольца на трубке, обеспечивая металлическое и уплотнительное сцепление; резьба дополнительно герметизируется ФУМ-лентой (PTFE) на внешней резьбе.

Ключевые особенности конструкции

Корпус и фурнитура выполнены из нержавеющей стали AISI 316, стойкой к коррозии в агрессивных средах. Конструкция — двухобжимная (две обжимные кольца + гайка) обеспечивает высокую механическую прочность и повторную сборку. Резьбовое уплотнение — ФУМ-лента (PTFE), рекомендуемая для стандартных рабочих сред; для кислородных и критичных применений требуется специальная очистка и согласованные материалы. Типичные рабочие среды: инертные и активные газы, вода, пару, масла; рабочего давления и температуры зависят от трубки и стенки, при использовании рекомендованных труб 1/2" со стандартной толщиной стенки давление практично до ~345 бар (5000 psi), температурный предел уплотнений PTFE ≈+260 °C, сам AISI 316 выдерживает расширенный диапазон от криогенных значений до ≈+400 °C.

Экспертные рекомендации по применению

Подбирайте штуцер с учётом диаметра и толщины стенки трубки; давление рассчитывайте по наименьшему элементу системы (трубка/арматура). При монтаже: очистите резьбу, нанесите ФУМ-ленту в направлении заворачивания, не превышайте крутящий момент, рекомендованный производителем, чтобы избежать деформации феррул. Для сред с кислородом, агрессивных или пищевых — используйте процедуру очистки Swagelok и сертифицированные уплотнения. Избегайте вибраций без фиксации трубопровода и контролируйте циклические нагрузки — это частая причина течей.
