SS-810-1-8W Swagelok - Штуцер прямой под приварку встык обжимной 1/2"-1/2", нерж.

Назначение и принцип работы

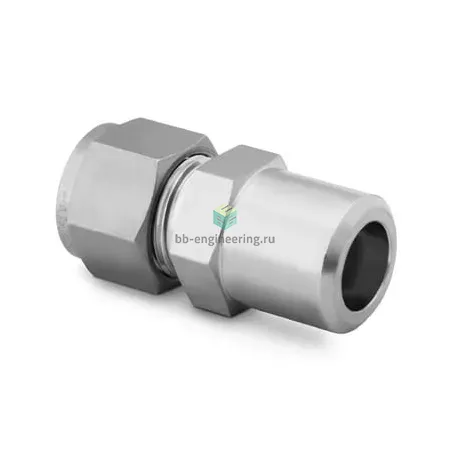

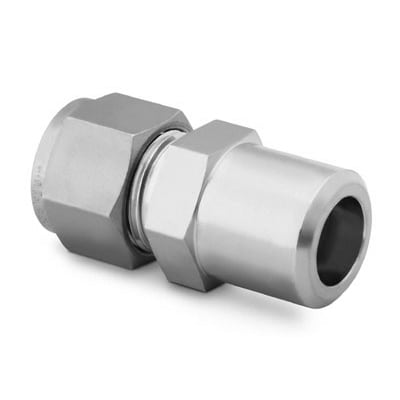

Прямой штуцер под приварку встык с обжимным соединением 1/2″—1/2″ предназначен для перехода от трубопровода с приварным окончанием к трубке 1/2″ с обжимной линией. Решает задачу герметичного присоединения в системах КИПиА, технологических линиях и лабораторных установках, где требуется быстрое снятие/установка трубки без резьбовых уплотнений. Работает по принципу двухобоймового (двух колец) обжима: при затяжке гайки наружное и внутреннее обжимные кольца формируют металл-металл уплотнение на трубке, а приварной конец обеспечивает постоянное жёсткое присоединение к магистрали.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивая к коррозии в агрессивных средах. Конструкция — двухобоймовая с гайкой Swagelok, без резьбового уплотнения. Применим для трубок 1/2″ (OD) и приварного патрубка 1/2″; совместим с аналитическими, газовыми и жидкостными средами. При эксплуатации обеспечивает рабочие давления, характерные для обжимных фитингов Swagelok при соответствующей толщине стенки трубки (ориентировочно до ~414 бар / 6000 psi); температурный диапазон широк — при отсутствии эластомерных уплотнений ориентировочно от криогенных значений до +400°C, точные пределы зависят от материала трубки и среды.

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки согласно давлению; используйте AISI 316 трубку без заусенцев и с чистой поверхностью для надёжного металл‑металл уплотнения. При монтаже соблюдайте момент затяжки гайки по рекомендациям производителя и последовательность установок (вставить, посадить, затянуть), избегайте повторных многократных монтажа/демонтажа колец — это снижает герметичность. Перед приваркой контролируйте соосность приварного конца, используйте аргоновую защиту для минимизации перегрева обжимной зоны. Не применять при агрессивных средах, требующих специальных уплотнений, без дополнительной оценки материалов.
