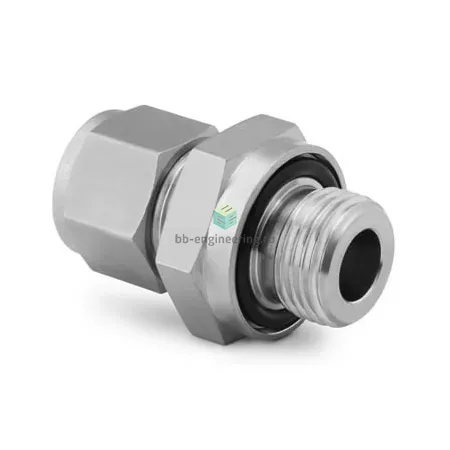

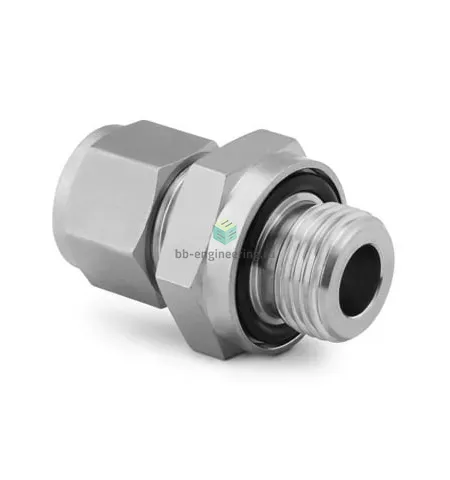

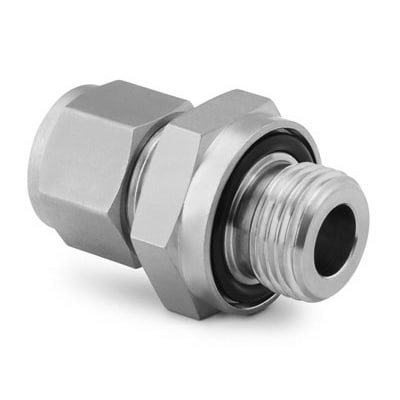

SS-810-1-OR Swagelok - Штуцер прямой с нар. резьбой обжимной UNF 3/4"-16-1/2", нерж.

Назначение и принцип работы

Прямой обжимной штуцер Swagelok с наружной резьбой и утопленным O-ring предназначен для присоединения 1/2″ (трубка) к резьбовому порту UNF 3/4″-16 (конструкция обозначена как UNF 3/4"-16-1/2"). Решает задачи утечкиных уплотнений в приборных и технологических линиях для газов и жидкостей при высоких давлениях. Принцип работы — двухколечный обжим трубки с помощью гайки и двух обжимных колец (ferrules) для металлического уплотнения, дополненного резиновым O‑ring в резьбовой части для повышения герметичности резьбового стыка.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с агрессивными средами. Уплотнение резьбы — утопленное O‑ring (выпускается в разных материаловых вариантах, например NBR/FKM в зависимости от заказа). Типовое применение — инертные газы, вода, нефте- и теплоносители, гидравлические среды. Рабочие параметры зависят от трубки и O‑ring: практический температурный диапазон при обычных эластомерах ~ -40°C…+200°C (в зависимости от материала O‑ring), рабочее давление ограничено трубкой и системой; для обжимных фитингов Swagelok типичные рабочие давления для размеров до 1/2″ находятся в диапазоне сотен бар при правильном монтаже и выборе трубки.

Экспертные рекомендации по применению

Подбирайте материал O‑ring под рабочую температуру и среду (NBR для нефтяных, FKM для агрессивных/высокотемпературных сред). Перед сборкой обеспечьте прямой, обезвоженный и обезжиренный торец трубки, удалите фаску и заусенцы. Сборка: накатать гайку и ferrules, затянуть до упора вручную, затем докрутить ключом согласно инструкции производителя (обычно дополнительно 1–1,5 оборота в зависимости от размера), не допускайте повторного использования обжимных колец при демонтаже. Избегайте перетяжки — она приводит к деформации трубки и утечкам; после сборки проведите контроль герметичности (газовый или под давлением). Учитывайте, что предельные характеристики зависят от выбранной трубки и монтажного оборудования.
