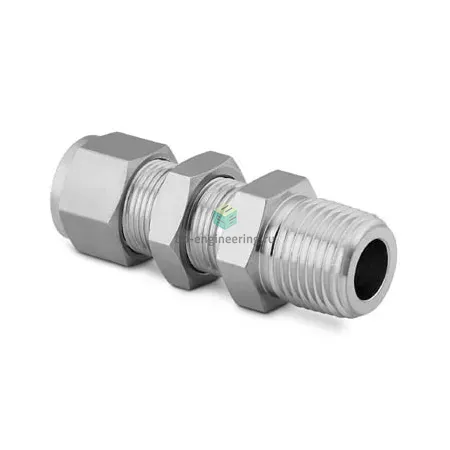

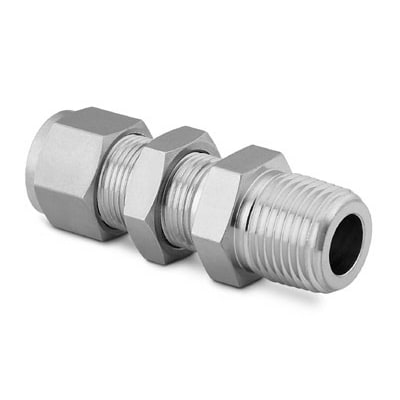

SS-810-11-6 Swagelok - Соединитель панельный с нар. резьбой обжимной NPT3/8-1/2", нерж.

Назначение и принцип работы

Панельный обжимной соединитель с наружной резьбой NPT3/8–1/2″ предназначен для герметичного ввода 1/2″ трубки в монтажную панель с внешней резьбой NPT3/8. Устройство решает задачи переноса жидких и газообразных рабочих сред в технологические шкафы, приборные панели и распределительные коллекторы. Принцип работы — механическое уплотнение трубки двумя обжимными кольцами и гайкой (двухклинный обжим), резьбовое соединение панели герметизируется ФУМ-лентой. Конструкция обеспечивает герметичность при типичных рабочих давлениях технологических линий до сотен бар в зависимости от трубы и условий эксплуатации и широком температурном диапазоне, ограниченном свойствами уплотнения резьбы.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь (обобщённо — нержавеющая сталь; корпус выполнен из AISI 316), стойкие к коррозии и агрессивным средам. Тип уплотнения резьбы — ФУМ-лента; основное уплотнение трубки — металлические обжимные кольца Swagelok (двухкольцевая схема) для надежной герметизации и виброустойчивости. Подключение: канал 1 — NPT3/8 (наружная резьба), канал 2 — 1/2″ трубка. Совместим с инертными газами, гидравлическими и технологическими жидкостями, углеводородами и паровыми средами при учёте температурных лимитов: металлическое обжимное уплотнение выдерживает высокие температуры, а ФУМ-лента ограничивает герметичность резьбы ~+260 °C.

Экспертные рекомендации по применению

Перед монтажом обеспечьте чистую торцевую поверхность и правильную обрезку трубки; вставьте трубку до упора в седло. Резьбу уплотнять ФУМ-лентой в несколько слоёв, избегая попадания ленты внутрь трубопровода. Затягивание гайки производить по рекомендациям производителя (после ручной посадки — дополнительно 1–1.25 оборота ключом в зависимости от диаметра), контролировать момент и не перекручивать. При повторном монтаже инспектировать обжимные кольца и при сомнении заменять на новые. Учитывайте толщину панели и свободный доступ для затяжки с обеих сторон.
