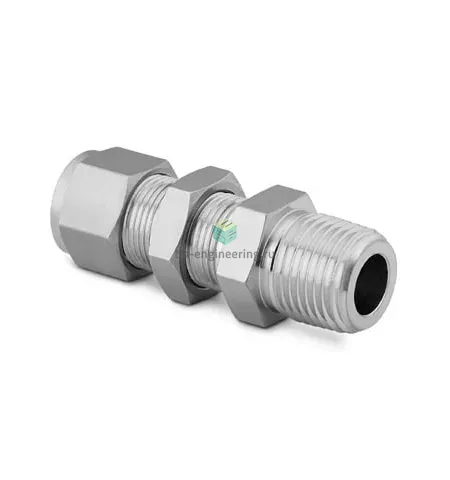

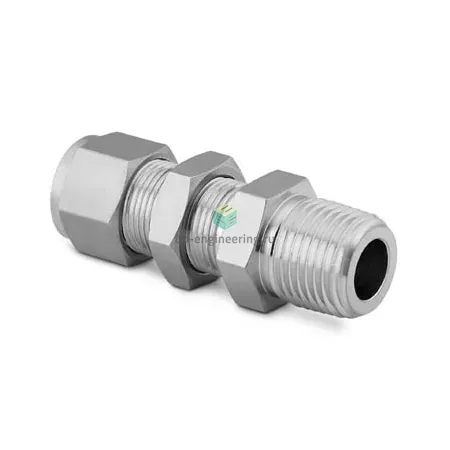

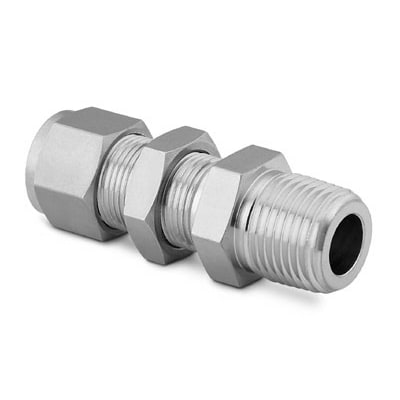

SS-810-11-8 Swagelok - Соединитель панельный с нар. резьбой обжимной NPT1/2-1/2", нерж.

Назначение и принцип работы

Панельный обжимной соединитель с наружной резьбой NPT 1/2 — предназначен для герметичного подключения трубки Ø1/2" к панели или корпусу с резьбовым портом NPT1/2. Применяется в технологических линиях приборного и полевого оборудования для передачи газов и жидкостей при контроле и регулировании (КИПиА, лабораторные стенды, пневматика, гидравлика низкого и среднего давления). Работает по принципу двухобжимной системы: при затяжке гайки две обжимные втулки (ferrule) создают преимущественно металлокерамическое уплотнение на трубке, а резьбовой стык уплотняется с применением ФУМ‑ленты.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали, корпус — AISI 316, конструкция — обжим с двумя обжимными кольцами и гайкой, канал 1 — NPT1/2 (наружная резьба), канал 2 — трубка 1/2". Резьба уплотняется ФУМ‑лентой. Двухобжимная система обеспечивает повторяемость и виброустойчивость соединения. Для типичных исполнений Swagelok 1/2" обжимные фитинги при комнатной температуре выдерживают рабочие давления до порядка ≈6000 psi (≈414 bar) в зависимости от условий монтажа и трубки; температурный диапазон эксплуатации определяется средой и уплотнениями, при металлических втулках типично до ≈400 °C и до криогенных температур при правильной сборке.

Экспертные рекомендации по применению

Перед монтажом подготовьте трубку: отрежьте ровно, удалите фаску и заусенцы, обеспечьте соосность. Наносите ФУМ‑ленту только на NPT‑резьбу, избегайте попадания ленты внутрь канала или на обжимные поверхности. Затягивайте гайку динамометрически или по числу оборотов согласно инструкции производителя; не перетягивайте — это может деформировать втулки и снизить герметичность. При сборке на панели используйте опору и контргайку для исключения крутящих нагрузок на трубку. После сборки выполните испытание на протечки (газовый или мыльный тест, предпочтительно — гелиевый контроль для высокой точности). Учтите совместимость среды с AISI 316 и пределы давления/температуры в конкретной системе.
