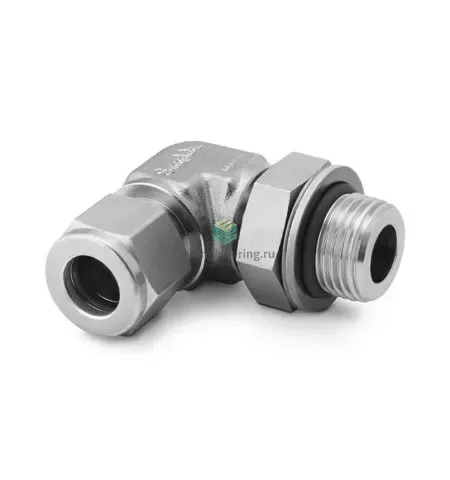

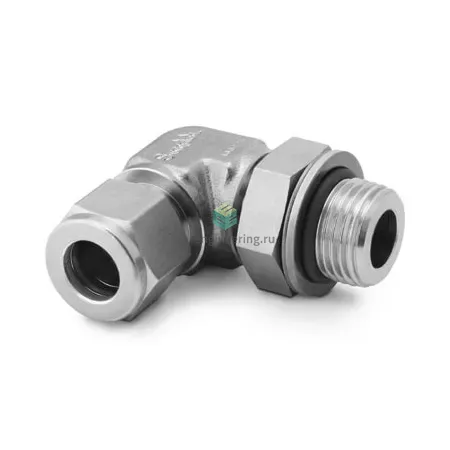

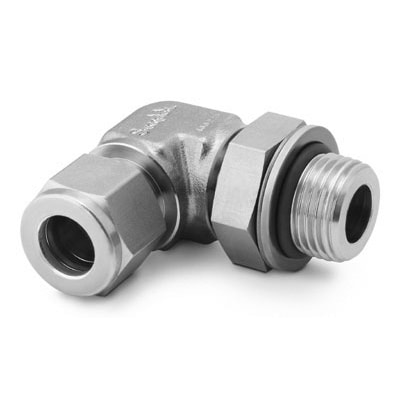

SS-810-2-4PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G1/4-1/2", нерж.

Назначение и принцип работы

Угловой поворотный штуцер обжимного типа с наружной резьбой G1/4–1/2″ предназначен для быстрой и герметичной организации ответвлений в трубопроводах приборной и технологической аппаратуры: аналитика, газо- и жидкостные магистрали, системы КИПиА и гидравлика низкого и среднего давления. Конструкция с двумя обжимными кольцами обеспечивает механическое зажимание трубки 1/2″ и контактовую герметизацию при осевом усилии гайки; резьбовое соединение уплотняется O-ring со стопорным кольцом и шайбой по DIN 3852 (форма H), что дает уплотнение между корпусом из AISI 316 и приборной резьбой при поворотном монтаже.

Ключевые особенности конструкции

Корпус и элементы обжима — нержавеющая сталь (AISI 316), двухфункциональная двухкольцевая система обжима Swagelok обеспечивает повторяемость соединения и минимальную деформацию трубки. Резьба G1/4 наружная, канал под трубку 1/2″. Уплотнение резьбы выполнено O-ring с фиксирующим кольцом и шайбой по DIN 3852 H — возможна комплектация различными материалами O-ring (NBR, FKM) для рабочих температур приблизительно -65…+260 °C в зависимости от материала уплотнения. Рабочее давление зависит от диаметра и стенки трубки; типично до ≈414 бар (6000 psi) для соответствующих нержавеющих трубок при нормальных температурах, в высокотемпературных режимах предел ниже.

Экспертные рекомендации по применению

Подбирайте штуцер под точный OD и толщину стенки трубки 1/2″, очищайте торец трубки и соблюдайте процедуру монтажа: сначала завернуть гайку рукой, затем выполнить рекомендованный Swagelok доводочный поворот гайки (контроль по паспорту изделия). Не используйте лубриканты на резьбе, если требуется электрическая непрерывность; подбирайте материал O-ring по рабочей среде (NBR для минеральных масел, FKM для агрессивных сред). Избегайте перекосов и изгибных напряжений на месте обжима, закрепляйте трубопровод опорами и проводите испытание на герметичность при рекомендуемом давлении испытания.
