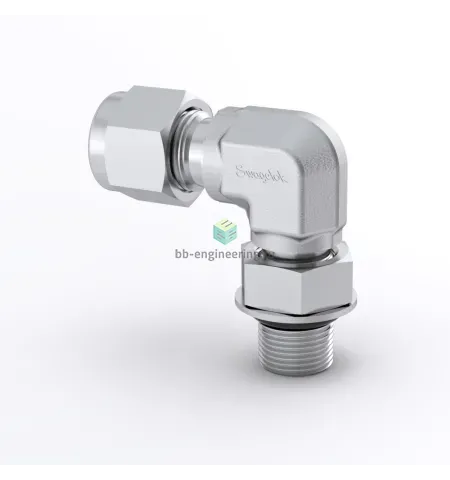

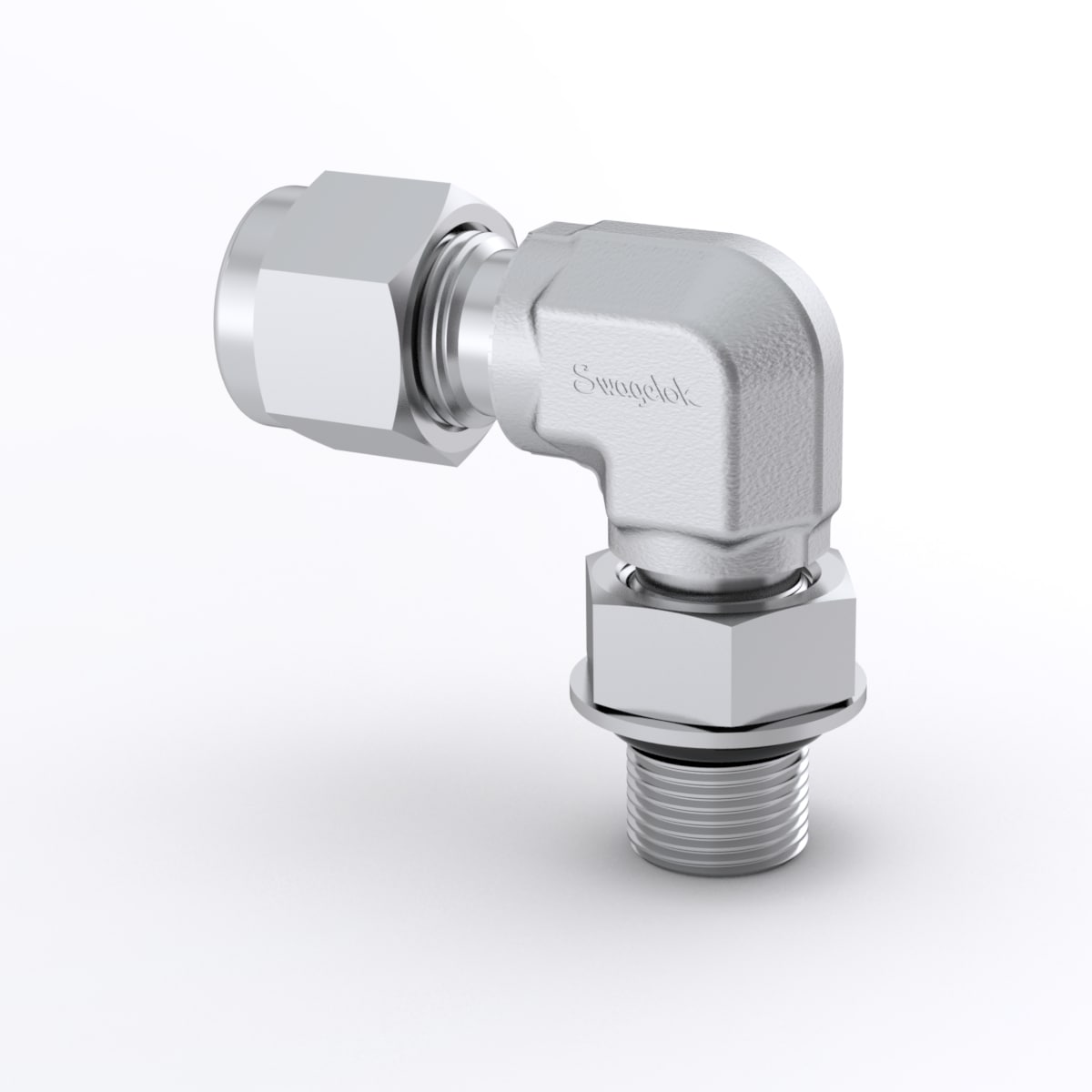

SS-810-2-6ST Swagelok - Штуцер угловой с нар. резьбой обжимной UNF 9/16"-18-1/2", нерж.

Назначение и принцип работы

Угловой штуцер с наружной резьбой и обжимным соединением предназначен для отвода контура под углом 90° при переходе с резьбового подключения на трубную линию в приборных, технологических и гидравлических системах. Конструкция решает задачу герметичного присоединения 1/2" трубки к резьбовому порту UNF 9/16"-18 при ограниченном пространстве и необходимости частого демонтажа. Работает по принципу двухколпачкового обжима: при затяжке гайки две обжимные втулки фиксируют и герметизируют трубку металлом по металлу, а выступающее уплотнительное кольцо (O‑ring) обеспечивает статическое уплотнение резьбового соединения.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, стойкой к коррозии и агрессивным средам. Соединение — двухфурнитурное (two‑ferrule) с гайкой и двумя обжимными кольцами; резьбовое уплотнение усилено выступающим O‑ring. Подключения: канал 1 — UNF 9/16"-18, канал 2 — трубка 1/2". Применимо для газов и жидкостей в химии, энергетике и КИПиА; эксплуатационные характеристики зависят от диаметра и толщины стенки трубки и материала O‑ring, но при типичных комплектациях соответствует рабочим давлениям, используемым в приборных магистралях (до нескольких сотен бар при корректном подборе трубки) и температурам, ограничиваемым выбранной резиной O‑ring (варианты Viton/EPDM/NBR — различный температурный диапазон).

Экспертные рекомендации по применению

Подберите трубку с допустимым рабочим давлением для требуемой нагрузки и убедитесь в соответствии толщины стенки. Перед сборкой отрежьте трубку под прямым углом, удалите задирки и посадите её до упора во втулку. Монтаж выполнять по рекомендациям производителя: затянуть гайку до плотного прилегания вручную, затем довести затяжку контрольными оборотами (см. инструкцию Swagelok для точного значения для 1/2" трубки). Не проворачивать фитинг вместе с трубкой после обжима, проверять герметичность испытанием давлением. Для агрессивных сред подберите O‑ring по химстойкости и температуре. При обслуживании контролировать состояние обжимных колец и при повторном монтаже заменять их при необходимости.
