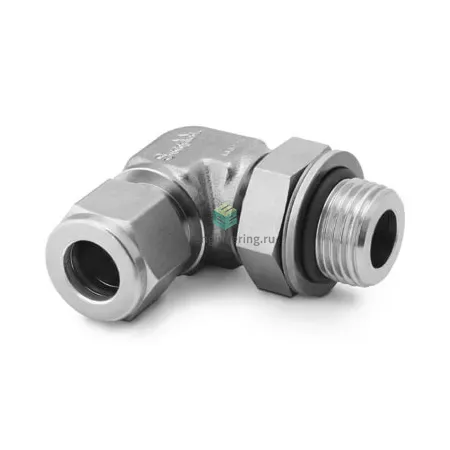

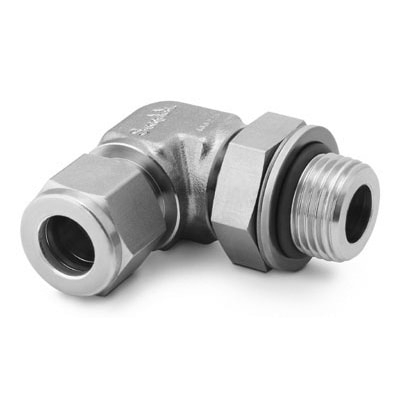

SS-810-2-8PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G1/2-1/2", нерж.

Назначение и принцип работы

Угловой поворотный штуцер с наружной резьбой и обжимным соединением предназначен для формирования герметичных ответвлений в трубопроводах инструментально-измерительных и технологических систем. Соединяет порт G1/2 (наружная резьба) с трубкой 1/2″ (12,7 мм OD) с помощью двух обжимных колец и гайки; уплотнение нарезного перехода обеспечивается O-ring со стопорным кольцом и шайбой по DIN 3852 форма H. Поворотный узел позволяет ориентировать трубку без закручивания линии при монтаже, обеспечивая простое подключение дозирующих линий, манометров и пробоотборников в системах с нефтехимическими, паровыми и газовыми средами.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, обеспечивающая повышенную коррозионную стойкость. Конструкция — двухкольцевой Swagelok (внутренний и наружный зажимные кольца) с гайкой для надежного механического захвата трубки 1/2″. Резьбовое уплотнение выполнено по DIN 3852 H с O-ring и стопорной шайбой; материал уплотнения зависит от спецификации (рекомендуется выбирать Viton/FKM для повышенных температур или NBR для общетехнических сред). Рабочие среды: сжатые газы, жидкие химреагенты, гидравлические масла и вода; применим в вакууме при правильном выборе уплотнения. Металлическая часть выдерживает высокие температуры (до сотен °C при отсутствии эластомерного O-ring); практический диапазон рабочих температур и давлений определяется материалом кольца и трубки — типично от −40 до +200 °C и давлениями до нескольких сотен бар при корректной толщине стенки трубки.

Экспертные рекомендации по применению

Подбор: уточните материал O-ring по среде и температуре; для агрессивных сред выбирайте FFKM/Viton. Монтаж: очистите и фаскуйте трубку, вставьте до упора, затяните гайку после первого упора на 1¼–1½ оборота от «пальцевого» положения (рекомендуемая методика Swagelok). Избегайте перекручивания трубки при сборке — используйте поворотный штуцер для ориентации. Типичные ошибки: недостаточная глубина вставки, повторные многократные сборки без замены обжимных колец, использование неправильного O-ring. При циклических нагрузках и агрессивных средах проводите периодическую проверку герметичности и замену уплотнений.
