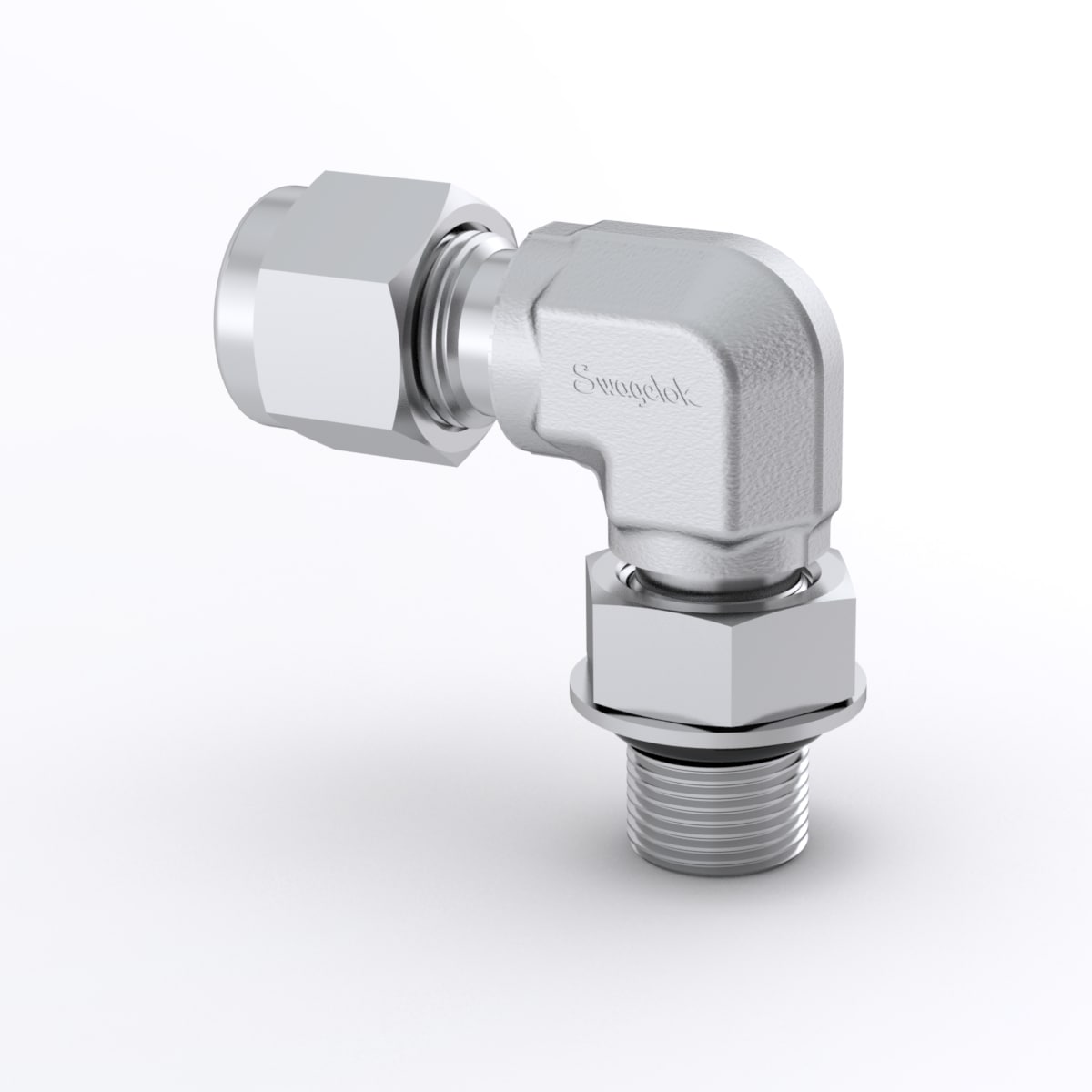

SS-810-2-8ST Swagelok - Штуцер угловой с нар. резьбой обжимной UNF 3/4"-16-1/2", нерж.

Назначение и принцип работы

Штуцер угловой Swagelok SS-810-2-8ST предназначен для выполнения перехода с резьбового подключения UNF 3/4″-16 на трубку 1/2″ в системах технологических трубопроводов, приборных магистралей и установок под давлением. Конструкция обеспечивает герметизацию сочетанием выступающего O-ring в резьбовой части и обжимного соединения трубки с помощью двух обжимных колец и гайки, что позволяет сочетать уплотнение резьбы и прочное механическое крепление трубки. Применяется для передачи газа, сжатого воздуха, жидкостей и гидравлических сред в диапазоне типичных рабочих давлений промышленных систем при соблюдении характеристик трубки и уплотнений.

Ключевые особенности конструкции

Корпус и элементы из нержавеющей стали AISI 316 обеспечивают устойчивость к коррозии и совместимость с агрессивными средами. Соединение: канал 1 — UNF 3/4″-16 (наружная резьба с выступающим O-ring), канал 2 — 1/2″ (трубка), конструкция — двухобойменный обжим (two-ferrule) с гайкой. Выступающее O-ring обеспечивает статическую герметизацию резьбового узла и повышает надежность при вибрации. Температурный диапазон зависит от материала O-ring (например, FKM ≈ -20…+200 °C); материал корпуса допускает эксплуатацию при более широких температурах. Давление эксплуатации определяется размером и классом трубки и может достигать сотен бар в зависимости от спецификации трубопровода и материала.

Экспертные рекомендации по применению

Перед монтажом проверить соответствие наружного диаметра трубки 1/2″ и состояние обжимных поверхностей; удалить заусенцы и обеспечить посадочную глубину. Резьбу с O-ring не перетягивать — выполнить предварительную ручную затяжку, затем при необходимости 1–1,25 оборота ключом по рекомендациям производителя или под контролем момента, чтобы не деформировать уплотнение. Использовать уплотнители O-ring, совместимые со средой; при высоких температурах выбирать материалы, отличные от FKM. После сборки провести испытание на герметичность (азот, гидростатический тест). Избегать повторных многократных монтажей обжимного узла без замены колец.
