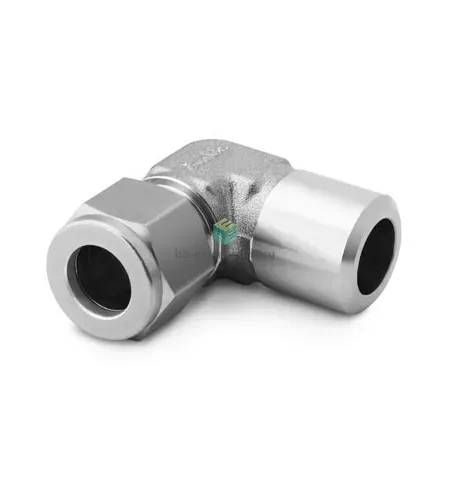

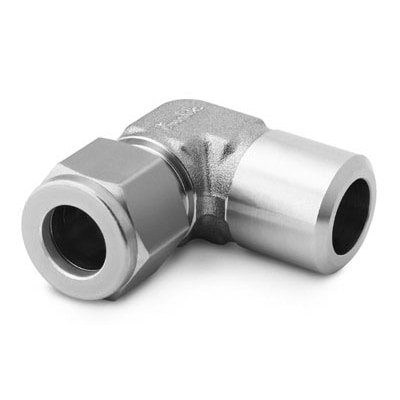

SS-810-2-8W Swagelok - Штуцер угловой под приварку встык обжимной 1/2"-1/2", нерж.

Назначение и принцип работы

Угловой штуцер под приварку Swagelok предназначен для перехода между трубкой и сварным ответвлением в технологических трубопроводах. Соединение выполняется комбинированно: один канал — обжимная фиксация 1/2″ (трубка, 12,7 мм) с двумя обжимными кольцами и гайкой, второй — фланцево/сварной торец 1/2″ для приварки встык. При корректной сборке обжимная зона обеспечивает уплотнение металлическими обжимными кольцами; сварной конец даёт надежную неразборную приварку для стационарных узлов. Применяется в системах перекачки и отбора проб, газо- и жидкостных линиях, где требуется комбинированная сборка труб и сварных ответвлений.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь, корпус AISI 316; конструкция — обжим трубки с двумя обжимными кольцами (фронтовая и задняя) и гайкой, второй порт — под приварку встык. Тип уплотнения резьбы отсутствует (резьбовое уплотнение не предусмотрено). Фитинг рассчитан на типовые технологические среды: нейтральные и коррозионно-активные среды совместимо с AISI 316, а также на газовые линии. При типичных конфигурациях аналогичных изделий Swagelok рабочие давления варьируются в пределах нескольких сотен бар (ориентировочно до ≈345 бар / ~5000 psi); рабочие температуры при металлическом уплотнении обычно в диапазоне примерно −60 °C…+400 °C, точные пределы зависят от стенки и материала трубки — уточнять по таблицам производителя.

Экспертные рекомендации по применению

Подбирайте 1/2″ трубку с рекомендованной толщиной стенки согласно таблиц Swagelok; перед сборкой снимите защитную плёнку и обеспечьте чистоту. Затягивайте гайку по моменту или по числу оборотов, указанным в инструкции производителя, чтобы не деформировать обжимные кольца. Не выполнять приварку при собранной обжимной стороне — собирайте окончательно после сварки или защищайте обжимную зону от нагрева. Для высоких давлений и агрессивных сред проверяйте совместимость AISI 316 и сверяйте рабочие давления по каталогу Swagelok; при частых термошоках контролируйте состояние колец и при необходимости заменяйте их при повторном сервисе.
