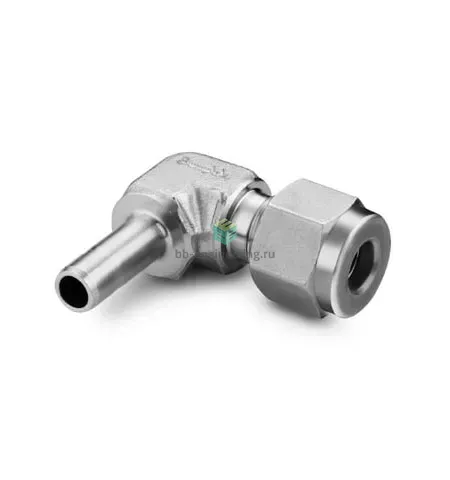

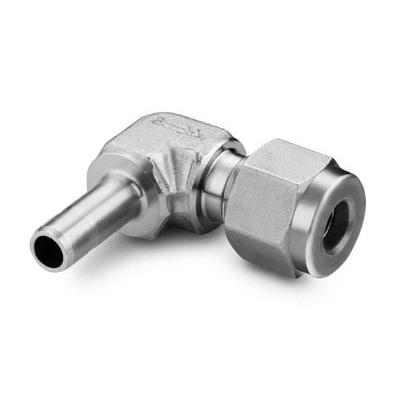

SS-810-2R-8 Swagelok - Переходник угловой обжимной 1/2"-1/2", нерж.

Назначение и принцип работы

Угловой втулочный переходник обжимного типа предназначен для коммутации и перенаправления потока среды между трубкой и втулочным (внутренним) соединением диаметром 1/2″ (12,7 мм). Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметизацию за счёт осевого смещения наружной и внутренней втулок на трубку при затяжке, что даёт металлическое уплотнение без резьбового сальника. Применяется в системах инструментального и технологического трубопровода, газовой и жидкостной аналитике, гидравлике и сервисах с коррозионно-стойкими средами.

Ключевые особенности конструкции

Корпус и обжимные элементы — сталь нержавеющая, материал корпуса AISI 316, что обеспечивает высокую коррозионную стойкость и совместимость с агрессивными средами. Подключения: канал 1 — 1/2″ трубка, канал 2 — 1/2″ втулка; исполнение — угловой (90°) втулочный переходник. Уплотнение реализовано металлической обжимной парой (две втулки + гайка), без уплотнений на резьбе. Рабочие среды: инертные и активные газы, вода, масла и нефтепродукты, химические реагенты при соответствии материала. Рабочее давление и температурный диапазон зависят от стенки трубки и условий; при стандартной стальной трубке 1/2″ практические давления достигают сотен бар (для типовых систем — порядка 6000 psi / ≈413 bar при соответствующей трубке), температурный диапазон оценивается с учётом уплотнителей и среды (ориентировочно от ≈−60 °C до +400 °C).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, ровно обрезанную и снятую фаску трубку; вставить трубку до упора и выполнить стандартную процедуру сборки: затянуть гайку вручную, затем доворот ключом по рекомендациям производителя (обычно ≈1–1,25 оборота после ручной затяжки для обжимных соединений аналогичного типа). Избегать многократного повторного использования обжимных колец — при демонтаже их заменяют. Контролировать деформацию трубки при перетягивании; при высоком давлении проводить проверку на герметичность (сжатым воздухом/азотом, гелиевая проверка при требуемой чувствительности). Учитывать совместимость среды с AISI 316 и при агрессивных химикатах подбирать соответствующие уплотнения и материалы.
