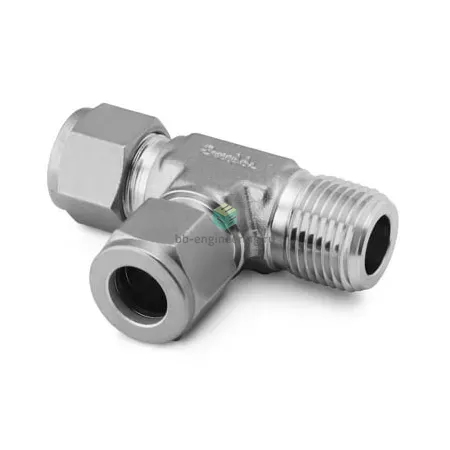

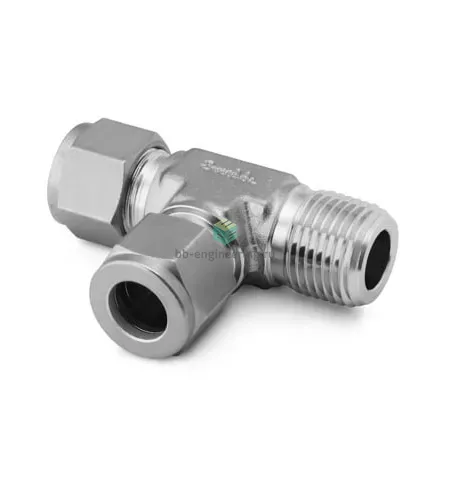

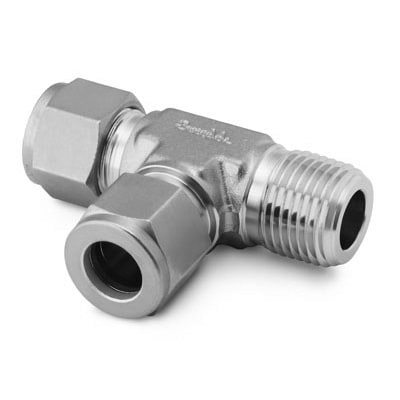

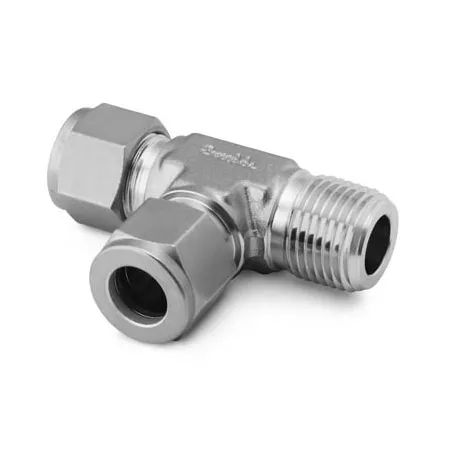

SS-810-3-4TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/4-1/2", нерж.

Назначение и принцип работы

Тройник T-образный с наружной конической резьбой и обжимным соединением предназначен для развязки и ответвления трубопроводов в приборных и технологических системах — подвод газа, жидкости, отбора проб, подсоединения датчиков и кранов. Соединение комбинирует NPT1/4 (резьбовой патрубок) и патрубок Ø1/2" (трубка) через конструкцию обжима: при затяжке гайки две обжимные втулки (ферьюлы) деформируются, создавая герметичное металл‑по‑металлу уплотнение на трубке; резьба уплотняется ФУМ‑лентой (PTFE) для предотвращения утечек на конической NPT‑части.

Ключевые особенности конструкции

Корпус и внутренние детали — нержавеющая сталь AISI 316, двухвтулочная обжимная схема Swagelok обеспечивает высокую виброустойчивость и повторную разборку. Уплотнение резьбы — ФУМ‑лента; для агрессивных или высокотемпературных сред допускается замена на специальный герметик. Типичные рабочие размеры — NPT1/4 и трубка 1/2". При корректном подборе трубки и стенки фитинг обеспечивает эксплуатацию в широком диапазоне давлений: ориентировочно до ~414 бар (6000 psi) для малых OD и порядка 207 бар (3000 psi) для более крупных типоразмеров; температурный диапазон эксплуатации ориентировочно от −54 °C до +204 °C, при использовании ФУМ‑ленты учитывать её температурное ограничение (~+120 °C).

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии толщины стенки трубки спецификациям Swagelok; отрезайте и фаскуйте трубу, удаляйте заусенцы. Затягивайте гайку согласно рекомендуемому моменту (начальная ручная посадка + фиксированное число оборотов ключом) и избегайте перетяжки, которая деформирует втулки. Наносите ФУМ‑ленту на наружную NPT‑резьбу 3–4 витка в направлении завинчивания. Выполняйте пробное гидравлическое/пневматическое испытание давления и при циклической нагрузке предусматривайте опоры и компенсацию теплового расширения. Для агрессивных сред или повышенных температур рассмотрите альтернативные уплотнения или маркировку материалов.
