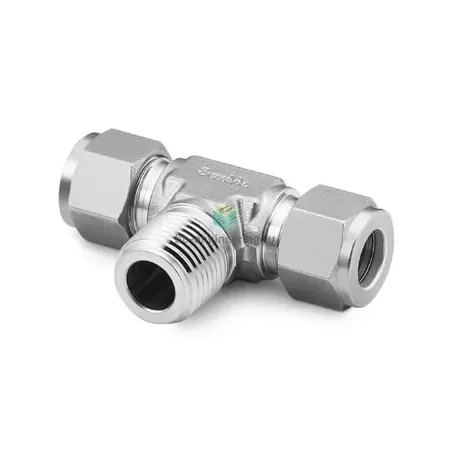

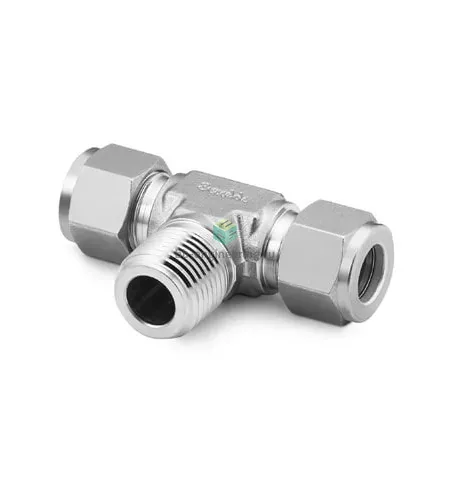

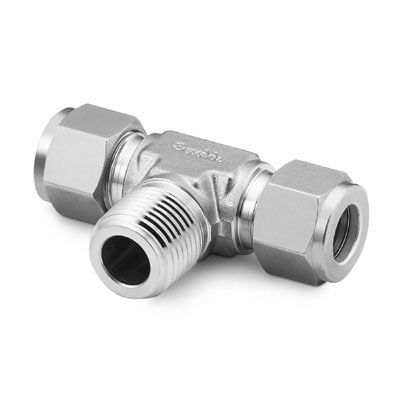

SS-810-3-4TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/4-1/2", нерж.

Назначение и принцип работы

Обжимной тройник T‑образный с осевой наружной резьбой NPT1/4 и ответвлением под трубку 1/2″ предназначен для распределения и отвода рабочих сред в трубопроводах приборного и технологического оборудования. Принцип работы — герметичное соединение металлической трубки через классическую конструкцию Swagelok с двумя обжимными кольцами (передним и задним) и гайкой; осевая наружная резьба NPT1/4 уплотняется ФУМ‑лентой. Применяется в системах измерения, розливе и подаче жидкостей и газов, где требуется надежная виброустойчивая развилка на 1/2″ трубке при подключении к резьбовым интерфейсам 1/4″ NPT.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — стандартная двухкольцевая Swagelok для повторяемой металлоконтактной герметизации и надежного захвата трубки. Резьба уплотняется ФУМ‑лентой (PTFE). Рабочие среды: технологические газы, вода, масла, нейтральные и слабоагрессивные химические агенты. Типичные эксплуатационные параметры зависят от трубы и стенки, но для 1/2″ трубок при правильной толщине стенки допускаются давления порядка 6000 psi (≈414 бар) в нормальных условиях; температурный диапазон с применением ФУМ‑ленты ориентировочно −60…+200 °C (кратковременно до +260 °C для PTFE).

Экспертные рекомендации по применению

При подборе учитывайте наружный диаметр и толщину стенки трубки, соответствующие рабочему давлению; для агрессивных сред предпочтительна нержавеющая AISI 316. Монтаж: подготовьте торец трубки без заусенцев, правильная глубина вхождения до упора в седло, затягивание гайки по рекомендациям производителя (последовательность и число оборотов зависят от размера) и уплотнение NPT ФУМ‑лентой по направлению резьбы. Избегайте повторного использования изношенных обжимных колец, не допускайте перекоса и чрезмерной затяжки — это приводит к потере герметичности или деформации трубки. Для критичных систем проводите испытание на герметичность и учитывайте совместимость материалов со средой.
