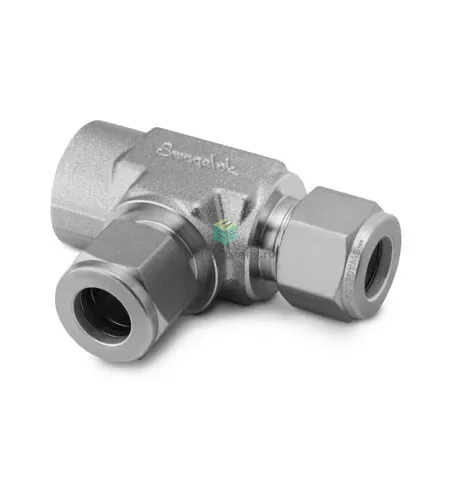

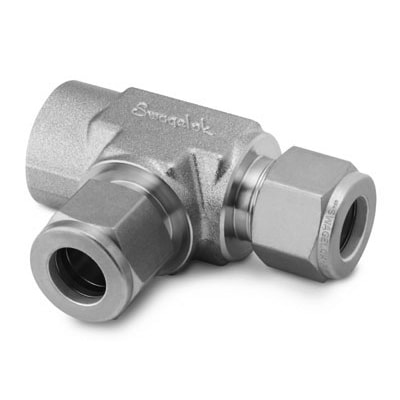

SS-810-3-8TFT Swagelok - Тройник T-образный с внутр. резьбой угловой обжимной NPT1/2-1/2", нерж.

Назначение и принцип работы

Тройник T-образный с внутренней резьбой и обжимным подключением предназначен для ответвления потока в трубных системах измерений и технологических линиях. Один ответвительный канал выполнен под резьбу NPT1/2, два остальных — под обжим 1/2″ (12,7 мм) трубки с использованием двух обжимных колец и гайки; резьвовое соединение герметизируется ФУМ-лентой. Принцип работы — механическое уплотнение трубки двумя коническими смотровыми кольцами (ferrules), создающими плотный металл‑металл контакт, а резьбовое гнездо обеспечивает присоединение к трубопроводу или аппарату с NPT1/2.

Ключевые особенности конструкции

Корпус и элементы уплотнения — нержавеющая сталь AISI 316, стойкая к коррозии агрессивных сред. Конструкция — классический Swagelok‑тип: гайка + переднее и заднее обжимные кольца; резьбовое уплотнение с ФУМ‑лентой. Рабочие среды: нейтральные и агрессивные газы и жидкости (включая пар, нефте‑ и химпродукты) с учётом химсовместимости 316. Типичные эксплуатационные диапазоны при правильном подборе трубки: давления до ≈400 бар (≈5 800 psi) при комнатной температуре и температур от −196 °C до ≈+425 °C для металл‑металлического уплотнения; значения зависят от толщины стенки трубки и условий эксплуатации.

Экспертные рекомендации по применению

Подбирайте трубку 1/2″ по допуску и толщине стенки в соответствии с давлением; используйте оригинальные обжимные кольца. При монтаже затягивайте гайку по процедуре производителя (ручная посадка + установленное число оборотов ключом), не допускайте перетяжки; ФУМ‑лента применяется на NPT1/2 для резьбового уплотнения, наносите в направлении заворачивания. Перед вводом в эксплуатацию — пневмо/гидролипроверка на герметичность и очистка от стружки/загрязнений. Избегайте динамических ударов и коррозионных сред, несовместимых с AISI 316; при высоких температурах контролируйте ослабление соединения и подбирайте материалы трубопровода по температурному расширению.
