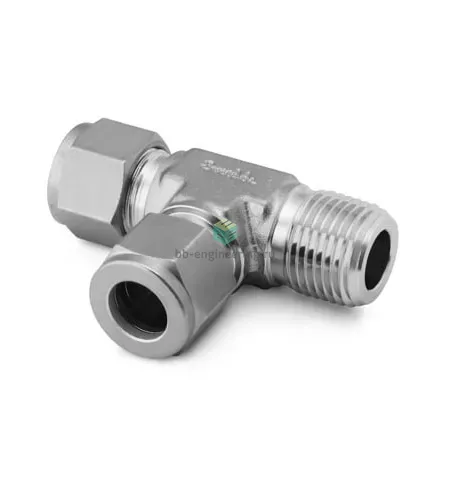

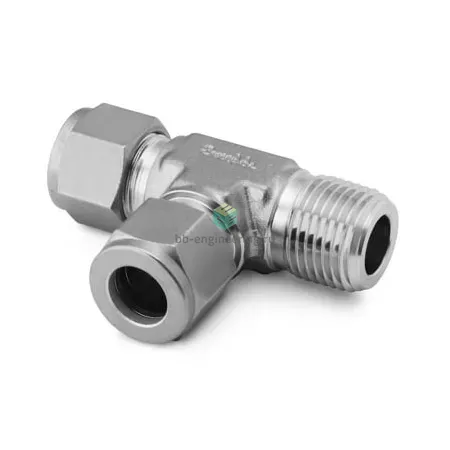

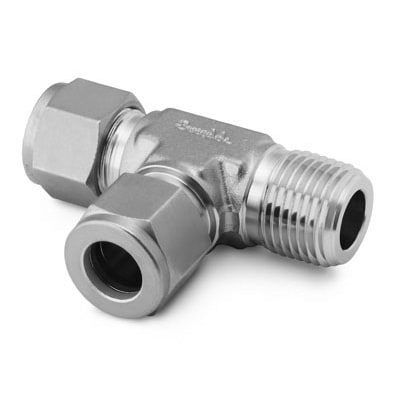

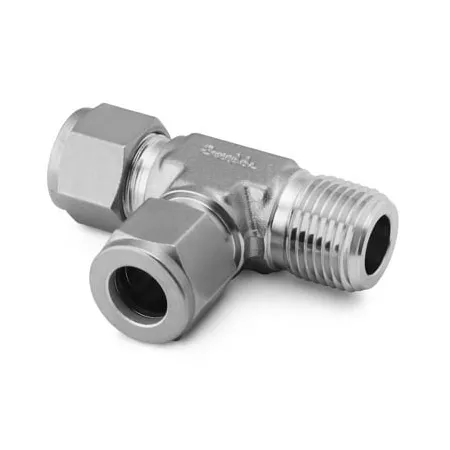

SS-810-3-8TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/2-1/2", нерж.

Назначение и принцип работы

Угловой тройник T-образной конфигурации служит для ответвления и перенаправления рабочей среды в системах КИПиА, технологических и лабораторных трубопроводах. Выполнение с наружной резьбой NPT1/2 на ответвлении и присоединением 1/2" (12,7 мм) под трубку обеспечивает переход с резьбового магистрального подключения на жесткую трубную разводку. Уплотнение резьбы выполняется ФУМ-лентой (PTFE), а герметизация трубной линии — посредством двухобжимной композиции: переднего и заднего обжимных колец и гайки, которые при затягивании обеспечивают металлическое уплотнение и механический захват трубки.

Ключевые особенности конструкции

Корпус изготовлен из коррозионно-стойкой стали AISI 316; уплотнительные элементы — двухфerrулная обжимная система Swagelok, обеспечивающая повторяемую герметизацию при давлении, зависящем от типа трубки (типично до 6000 psi ≈ 414 бар при соответствии трубки требованиям производителя). Резьба NPT1/2 герметизируется ФУМ-лентой (3–5 оборотов), рабочие среды: инертные и технические газы, жидкости, агрессивные среды в пределах стойкости 316 SS. Рекомендуемый температурный диапазон эксплуатации: примерно −54 °C…+232 °C (−65 °F…+450 °F), в зависимости от сред и уплотнений.

Экспертные рекомендации по применению

Используйте трубку 1/2" с правильной толщиной стенки по спецификации Swagelok. Кромка трубки должна быть ровной и снятой фаской, вставляйте до упора в обжимную сборку. Затяните гайку вручную, затем поверните дополнительно ~1¼ оборота или согласно моменту производителя; избегайте перетяжки. На резьбу NPT наносите 3–5 слоёв ФУМ-ленты, не допуская попадания ленты в проточную часть. После монтажа выполните тест на утечку (пневмо/гидро) и регулярную ревизию обжимных колец — при повторном монтаже рекомендуется замена зажимных элементов.
