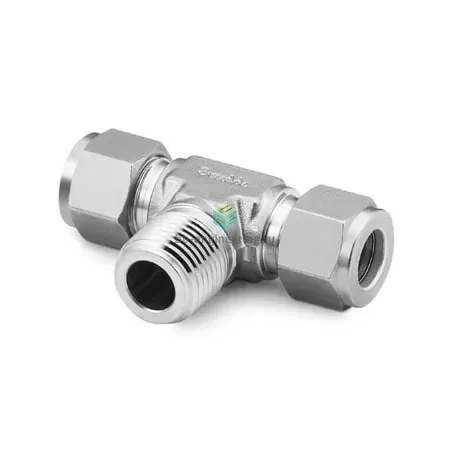

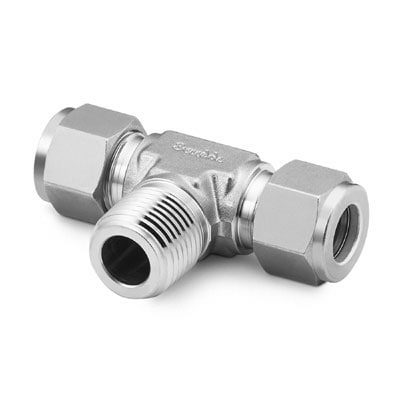

SS-810-3-8TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/2-1/2", нерж.

Назначение и принцип работы

Обжимной тройник T-образной формы предназначен для ответвления или соединения магистрали с осевым наружным резьбовым соединением NPT 1/2 и двумя направлениями под трубку 1/2" (12,7 мм OD). Тройник обеспечивает распределение потоков жидкостей и газов в технологических линиях, системах КИПиА и лабораторных установках. Уплотнение трубки достигается за счёт двух обжимных колец (фирменная конструкция Swagelok) и гайки, а резьба NPT герметизируется применением ФУМ‑ленты; конструкция обеспечивает металл‑в‑метал контакт ferrule–трубка и надёжную зачеканку при правильной сборке.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, устойчивы к коррозии в агрессивных средах. Два обжимных кольца обеспечивают самоуплотнение и механический захват трубки; резьба NPT1/2 герметизируется ФУМ‑лентой. Применимо для газов и жидкостей (включая водород, воздух, нефть, химреагенты при проверке совместимости). Температурный диапазон типично от −54 °C до +204 °C, рабочее давление зависит от трубки (при стандартной толстой стенке 1/2" допускаются значения порядка сотен бар; в полевых условиях по данным производителя часто рассматривают до ≈6 000 psi ≈414 bar при корректно подобранной трубке).

Экспертные рекомендации по применению

Перед монтажом очистите и калибруйте конец трубки, снимите заусенцы, вставьте трубку до упора. Для сборки закрутите гайку вручную, затем доверните ключом согласно заводским рекомендациям (для 1/2" типично 1–1,25 оборота после прижима). Наносите ФУМ‑ленту только на наружную резьбу, не допуская попадания ленты в проход. Подбирайте трубку по толщине стенки под требуемое давление; избегайте многократного использования обжимных колец — при повторной разборке заменяйте ferrule при наличии дефектов. После установки выполните проверку на утечки (пенообразующий индикатор или инструментальная проба) и регламентную визуальную инспекцию.
