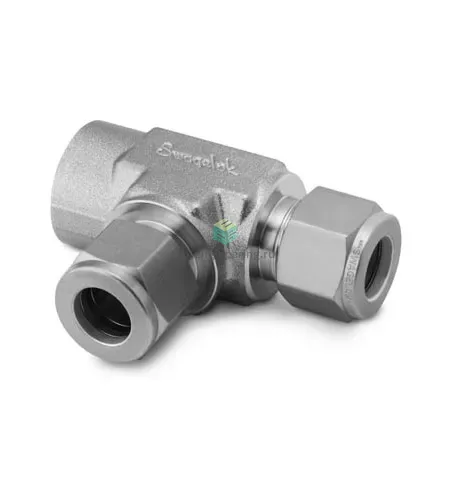

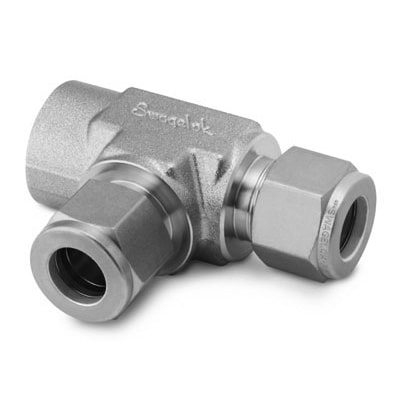

SS-810-3TFT Swagelok - Тройник T-образный с внутр. резьбой угловой обжимной NPT3/8-1/2", нерж.

Назначение и принцип работы

Тройник T-образный с внутренней резьбой и угловым вводом предназначен для ответвления и развязки трубопроводов в технологических схемах с газами и жидкостями в системах КИПиА, лабораторных магистралях и промышленных установках. Соединение комбинирует резьбовой вход NPT 3/8" и трубную обжимную линию 1/2" (12,7 мм), обеспечивая герметичное ответвление без сварки. Работает по принципу обжима: нанесённая на резьбу ФУМ-лента предотвращает протечки по резьбовому каналу, а конструкция из двух обжимных колец и гайки формирует металлометаллическое уплотнение вокруг трубки для устойчивости к вибрации и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и контактные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Тип уплотнения резьбы — ФУМ-лента; трубное уплотнение обеспечено первичной и вторичной обжимными кольцами и гайкой Swagelok. Применимо для сред: инертные и технические газы, нефтепродукты, водные растворы, пары. Диапазон рабочих температур типично от −54 °C до +204 °C; допустимое рабочее давление зависит от параметров трубки и стенки, при стандартной трубке 1/2" возможны значения до ~414 бар (6000 psi) по данным производителя для типичных конфигураций.

Экспертные рекомендации по применению

Подбирайте трубу по наружному диаметру 1/2" и рекомендуемой толщине стенки согласно рабочему давлению; затяжку гайки выполняйте динамометрически по инструкции Swagelok (предварительный ход + 1¼–1½ оборота для первого уплотнения). Перед сборкой очистите торцы и нанесите ФУМ-ленту на резьбу NPT равномерно, избегая попадания обломков в канал. Избегайте повторного многократного использования обжимных колец; при демонтаже заменяйте кольца для сохранения герметичности. Контролируйте режимы теплового расширения и коррозионного воздействия при длительной эксплуатации.
