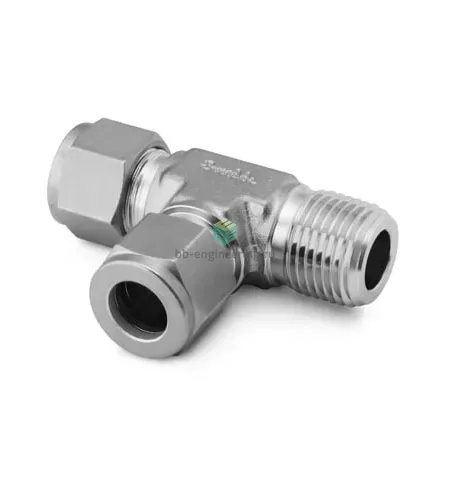

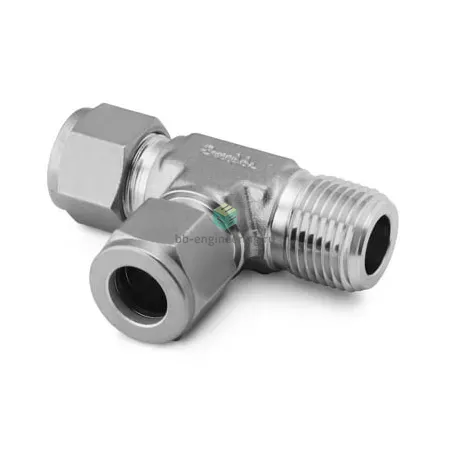

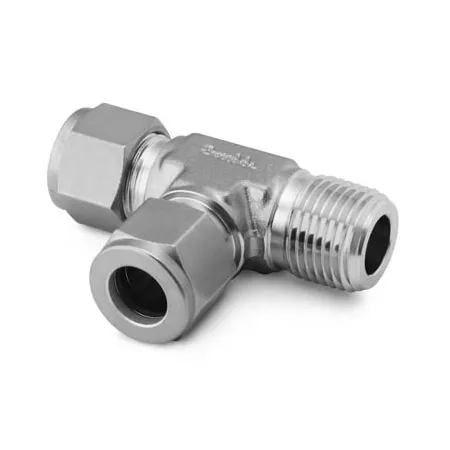

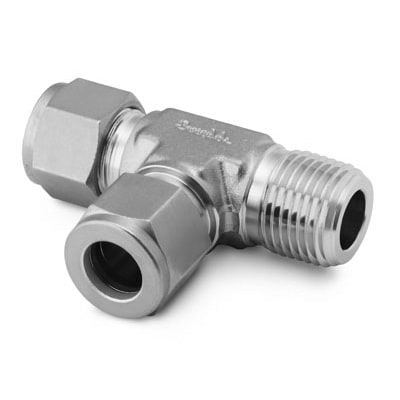

SS-810-3TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT3/8-1/2", нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой и угловым подключением предназначен для ответвления потока в трубопроводах технологических и контрольно-измерительных системах. Подключение комбинированное: канал с резьбой NPT 3/8 и ответвление под трубку 1/2" с обжимным соединением; резьба уплотняется ФУМ-лентой. Принцип работы — механическое уплотнение обжимной системой «гайка + две обжимные кольца (ферьюлы)» на нержавеющей трубке, обеспечивающее металлогерметичное соединение, совместимое с газовыми, жидкостными и вакуумными средами в системах низких и средних температур и давлений.

Ключевые особенности конструкции

Корпус и элементы выполнены из нержавеющей стали AISI 316, стойкой к коррозии в агрессивных средах. Конструкция — обжимной фитинг Swagelok с двумя ферьюлами, обеспечивает повторно-разъемное соединение без герметиков внутри. Резьбовое соединение NPT3/8 уплотняется ФУМ-лентой по месту монтажа. Рабочие среды: сжатые газы, технологические и аналитические жидкости, инертные и коррозионно-нейтральные среды. Типичные эксплуатационные пределы в аналогичных исполнениях: рабочие давления, зависящие от диаметра и толщины стенки трубки, в практических применениях до ~400 бар (≈5800 psi), температурный диапазон примерно от −46 °C до +204 °C в зависимости от комплектации и условий эксплуатации.

Экспертные рекомендации по применению

Подбирайте фитинг с учётом наружного диаметра и толщины стенки трубки 1/2" и совместимости материалов. Перед монтажом обрежьте и удалите фаску у трубки, полностью вставьте до упора, затем затяните гайку по инструкции производителя до достижения посадки ферьюл; не используйте уплотнители внутри обжимной зоны. На резьбу NPT применяйте ФУМ-ленту и избегайте перекоса при ввертывании. Типичные ошибки: недостаточная глубина посадки трубки, перекручивание гайки (перетяжка деформирует ферьюл), использование неподходящих трубных материалов. Рекомендуется после монтажа провести опрессовку/тест на протечки и учитывать вибрационные и температурные циклы при выборе компоновки.
