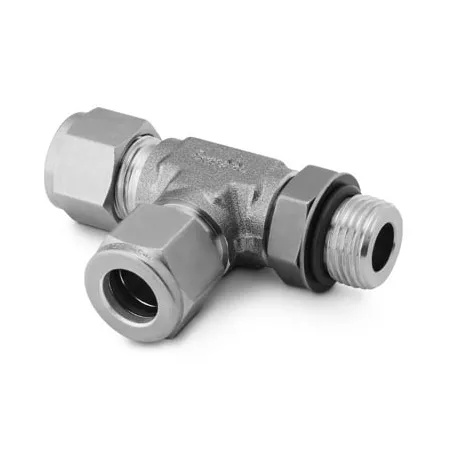

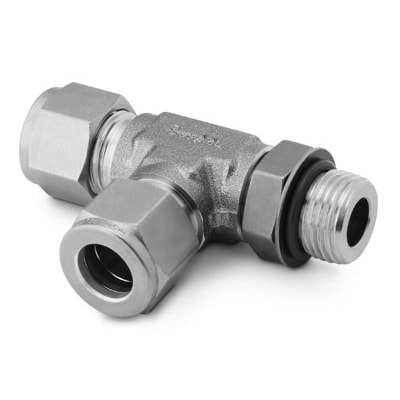

SS-810-3TST Swagelok - Тройник T-образный с нар. резьбой угловой поворотный обжимной UNF 3/4"-16-1/2", нерж.

Назначение и принцип работы

Тройник T-образный с наружной угловой поворотной резьбой и выступающим уплотнительным кольцом O-ring предназначен для ответвления рабочей среды от магистрали с резьбовым подключением UNF 3/4"-16 к трубному ответу 1/2". Конструкция на основе обжима трубки двумя обжимными кольцами и гайкой обеспечивает герметичное механическое соединение без сварки и позволяет распределять жидкости и газы в системах измерения, КИПиА, технологических линиях и гидравлике. Уплотнение резьбы O-ring снижает риск внешней течи при вибрации и компенсирует несовершенства резьбового сопряжения.

Ключевые особенности конструкции

Корпус и основные элементы — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах. Соединение: переходной порт UNF 3/4"-16 (наружная резьба) и трубный канал 1/2" с обжатием двумя кольцами и гайкой. Выступающее O-ring обеспечивает вторичное уплотнение резьбы; материал O-ring подбирается по среде (например, Viton, EPDM и др.), что влияет на рабочую температуру. Типичные эксплуатационные параметры для подобных фитингов Swagelok: рабочее давление до ≈6000 psi (≈413 бар) в зависимости от диаметра и толщины стенки трубки; температурный диапазон типично от −54 °C до +204 °C (вариантно по материалу уплотнения).

Экспертные рекомендации по применению

Подбирайте материал O-ring по рабочей среде и температуре. Сборка: навинтить гайку вручную до упора, затем повернуть ключом приблизительно на 1–1,25 оборота для первоначального обжатия (следуйте спецификации производителя для финальной затяжки). Избегайте перекоса трубки при установке; обеспечьте опоры на расстоянии 5–10 диаметров от фитинга. Не допускайте повторного многократного перетяжки обжимного соединения — при демонтаже заменяйте передние и задние обжимные кольца при повторной сборке. Обязательно проводить гидравлическую/пневматическую проверку на герметичность после монтажа и учитывать пределы давления/температуры для выбранной комплектации.
