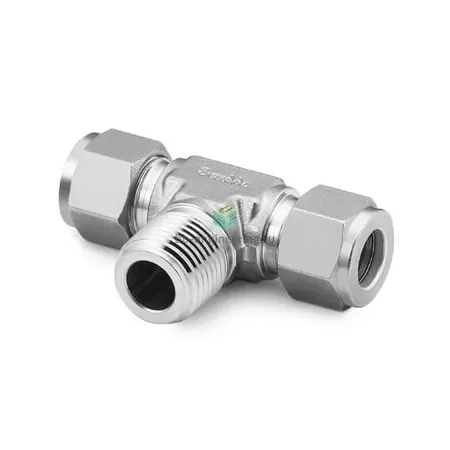

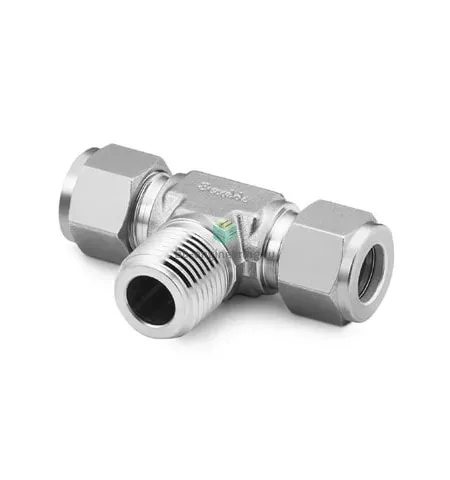

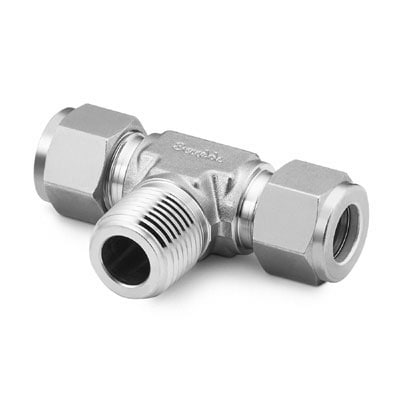

SS-810-3TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT3/8-1/2", нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой предназначен для ответвления линий в технологических магистралях и приборах контроля (КИПиА) при работе с газами и жидкостями низкой и средней агрессивности. Соединение комбинирует резьбовое подключение NPT 3/8" на одном ответвлении и обжимную стыковку под трубку 1/2" (обжим двумя конусными кольцами и гайкой) на другом, что обеспечивает герметичное разветвление без сварки. Резьвое уплотнение — ФУМ‑лента; герметизация трубки обеспечивается двумя обжимными кольцами Swagelok и гайкой, формирующими металлокерамическое уплотнение при рекомендованной затяжке.

Ключевые особенности конструкции

Корпус и соединительные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и подходящая для агрессивных сред. Конструкция: тройник T‑образный с наружной NPT 3/8" и обжимом под трубку 1/2". Уплотнение резьбы — ФУМ‑лента; трубное уплотнение — два обжимных кольца и гайка Swagelok. Типичные рабочие среды: технологические газы, сжатый воздух, вода, масляные среды. Ориентировочный диапазон рабочего давления для подобных исполнений — до ≈138 бар (2000 psi) при комнатной температуре; температурная стойкость ограничена материалами системы и ФУМ (приблизительно от −60 °C до +260 °C для PTFE‑уплотнений и AISI 316).

Экспертные рекомендации по применению

Подбирайте тройник с учётом диаметра трубки 1/2" и NPT 3/8" резьбы. При монтаже: наносите ФУМ‑ленту аккуратно по резьбе, избегая попадания обрывков в трубопровод; затягивайте гайку обжима согласно методике производителя — от руки до упора и затем дополнительный поворот (примерно 1–1,25 оборота) ключом, после чего проверить на герметичность испытанием под давлением (гидро/пневмо при 1,25–1,5× рабочее). Избегайте изгибных нагрузок и вибраций — используйте опоры трубопроводов. При повторном монтаже заменяйте обжимные кольца для сохранения герметичности.
