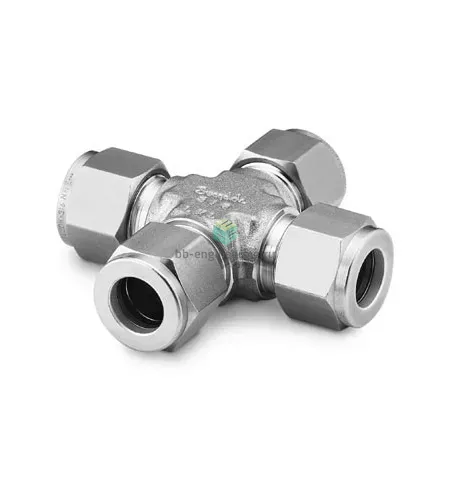

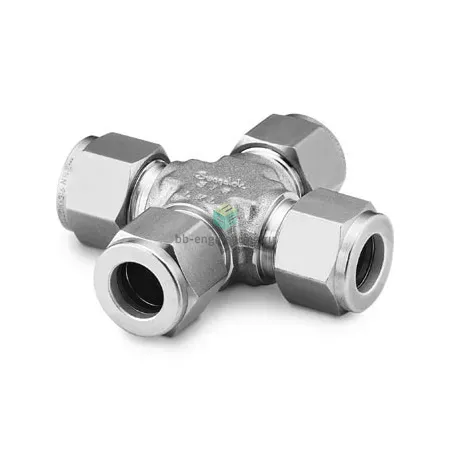

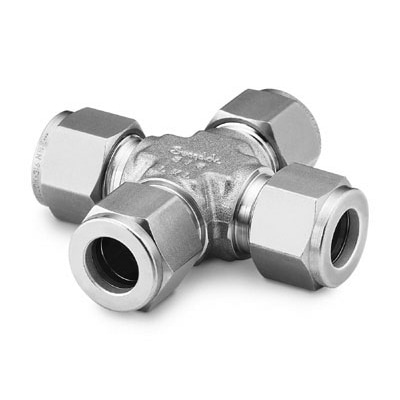

SS-810-4 Swagelok - Крестовина X-образная обжимная 1/2", нерж.

Назначение и принцип работы

X‑образная обжимная крестовина для труб 1/2″ предназначена для распределения и соединения четырёх линий технологических сред в системах аналитики, приборного монтажа и технологических ответвлений. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металло‑металлическое уплотнение трубки: при затяжке гайки передняя и задняя обжимные втулки смещаются и формируют герметичное соединение без применения эластомерных уплотнений. Материал корпуса — сталь нержавеющая AISI 316, что обеспечивает химическую стойкость и совместимость с жидкостями, газами и вакуумом при рабочих режимах, зависящих от используемой трубки (для штатных труб 1/2″ рабочее давление может достигать порядка 6000 psi / ≈414 bar при корректной установке).

Ключевые особенности конструкции

Корпус и втулки — нержавеющая сталь (материал обобщённо: сталь нержавеющая, корпус AISI 316), исполнение — обжимное (двойная обжимная система и гайка), тип — крестовина X‑образная с четырьмя ответвлениями 1/2″. Уплотнение реализовано за счёт механического обжима втулок — отсутствие эластомерных прокладок обеспечивает широкий температурный диапазон эксплуатации (от криогенных условий до высокотемпературных режимов; ориентировочно до ≈316 °C в зависимости от среды и труб) и отличную стойкость к агрессивным средам. Применимо для воздуха, инертных и технологических газов, жидкостей, нефтехимии и лабораторных установок.

Экспертные рекомендации по применению

Перед монтажом строго выполнить рез и снятие фаски трубки, удалить заусенцы и обеспечить правильную посадку до упора в седло. Затяжка: после установки до упора выполнить затяжку гайки в соответствии с рекомендациями производителя (порядок величины — ≈1¼ оборота после «ручной» при типичных размерах до 1/2″), проверять герметичность пробойным или вакуумным тестом. Не допускать перекоса труб и избыточных изгибных нагрузок, использовать опоры и хомуты; при демонтаже заменять обжимные кольца при признаках деформации — многократная переустановка снижает герметичность. Избегать контактной коррозии при совмещении разных марок стали и соблюдать рекомендации по торцевым моментам и характеру рабочей среды.
