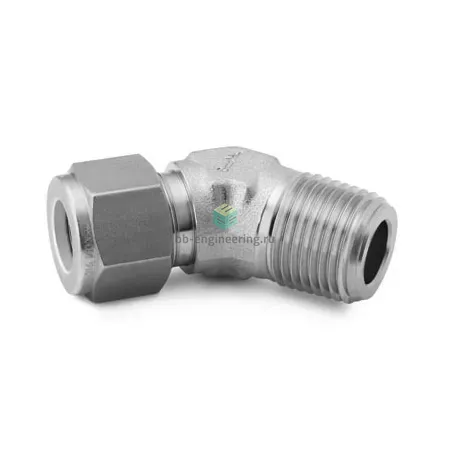

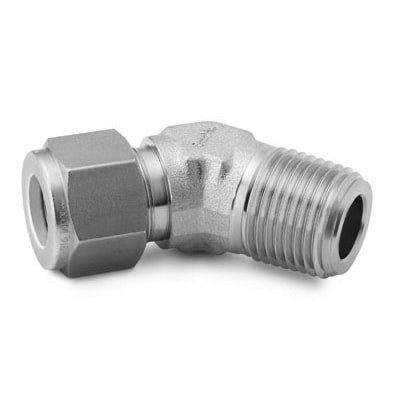

SS-810-5-4 Swagelok - Штуцер угловой 45° с нар. резьбой обжимной NPT1/4-1/2", нерж.

Назначение и принцип работы

Штуцер угловой 45° предназначен для перепуска и разворота линий технологических шлангов и трубопроводов в компактных узлах контроля и измерений. Соединение комбинирует NPT1/4" наружную резьбу и обжимное под 1/2" трубку, обеспечивая герметизацию резьбы с помощью ФУМ-ленты и уплотнение трубки системой из двух обжимных колец и гайки. Принцип работы — механическое обжатие кольцевой конструкции на гладкой трубке AISI 316, формирующее прочное и повторно разбираемое соединение, пригодное для газов, жидкостей и вакуума при типичных температурах от криогенных до ~+260°C и давлениях, ограничиваемых характеристиками трубки и толщиной стенки.

Ключевые особенности конструкции

Корпус и внутренние элементы изготовлены из нержавеющей стали AISI 316, стойкой к коррозии в агрессивных средах и применимой в пищевой, химической и нефтехимической отраслях. Конструкция — стандартная обжимная с двумя обжимными кольцами и гайкой Swagelok, обеспечивает высокую механическую прочность и повторяемость сборки. Резьба NPT1/4" герметизируется ФУМ-лентой; подключение канала 2 рассчитано на 1/2" трубку. Рабочие среды: нейтральные и агрессивные жидкости и газы, инертные и вакуумные системы. Давление и температура зависят от выбранной трубки и стенки — для практических расчетов следует опираться на таблицы Swagelok по допустимым нагрузкам для 1/2" труб.

Экспертные рекомендации по применению

Подбирайте трубку (материал и толщину стенки) согласно рабочему давлению; перед сборкой удалите заусенцы и обеспечьте правильную длину захода. Наворачивайте резьбу с ФУМ-лентой в 2–3 слоя, избегайте попадания ленты во внутренний проход. Затягивайте гайку по моменту, рекомендованному для обжимных фитингов данного размера, избегайте перекоса и перетяжки — это снижает герметичность и ресурс колец. После монтажа проведите пробное давление и проверку на утечки (методами мыльного раствора или масс-спектрометра). При вибрации используйте опоры и хомуты, повреждённые обжимные кольца меняйте.
