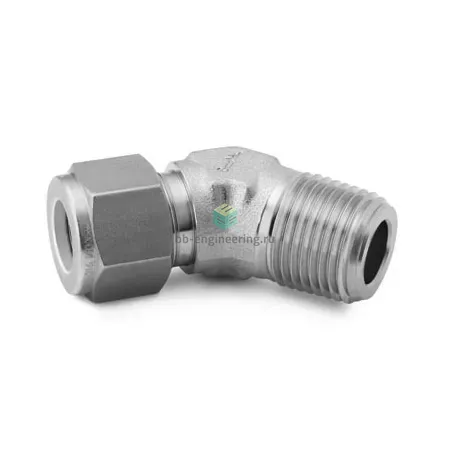

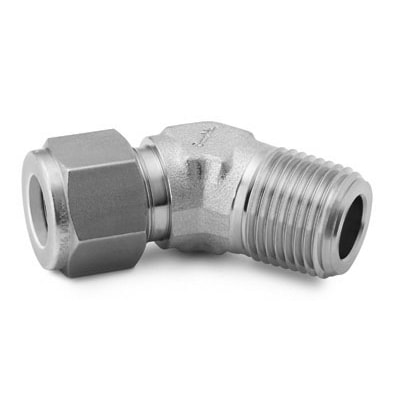

SS-810-5-6 Swagelok - Штуцер угловой 45° с нар. резьбой обжимной NPT3/8-1/2", нерж.

Назначение и принцип работы

Угловой штуцер 45° с наружной конической резьбой NPT 3/8 и посадкой под трубку 1/2" (12,7 мм) предназначен для изменения направления магистрали в местах подключения приборов и оборудования в технологических, гидравлических и газовых системах. Конструкция с обжимом двух обжимных колец и гайкой обеспечивает металлическое герметичное соединение трубки без упругих пакеров; резьба герметизируется ФУМ‑лентой. Применяется в системах измерения, отбора проб, вакуума и агрессивных сред, где требуется компактный 45° поворот линии при сохранении высокой герметичности и стойкости к коррозии.

Ключевые особенности конструкции

Корпус и посадочные элементы — нержавеющая сталь AISI 316, общее материал — нержавеющая сталь, что обеспечивает стойкость к агрессивным средам и коррозии. Двухколечный обжимной узел Swagelok создаёт металл‑металл уплотнение без эластомеров, работа в диапазоне температур примерно от −54 °C до +250 °C (ограничено средой и уплотнителем резьбы). Типичный рабочий диапазон давлений для подобных обжимных фитингов — до 414 бар (6000 psi) в зависимости от диаметра трубки и условий эксплуатации. Резьба NPT3/8 уплотняется ФУМ‑лентой; конфигурация 45° экономит пространство и снижает напряжения на соединении.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, ровно обрезанную и фасонно обработанную трубку 1/2" (12,7 мм). Накрутить ФУМ‑ленту на NPT3/8 в соответствии со стандартами (не перекрывая край резьбы), не допускать избыточной подачи ленты внутрь канала. Собирать обжимное соединение согласно рекомендациям производителя (подтяжка гайки до достижения герметичности по таблице крутящего момента или фирменным инструкциям), избегать многократного повторного обжима и перекручивания трубки после обжима. Для агрессивных сред и высоких температур проверять совместимость среды с ФУМ и AISI 316; при вибрации предусмотреть опоры и хомуты.
