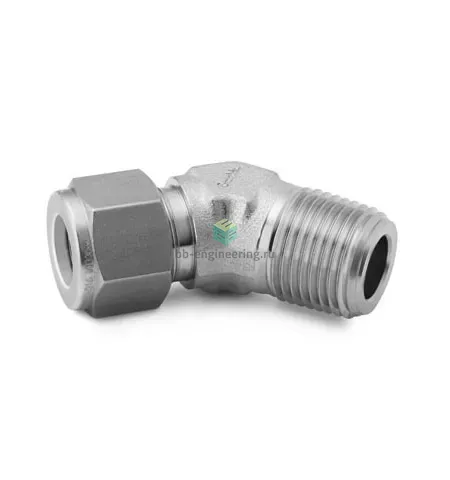

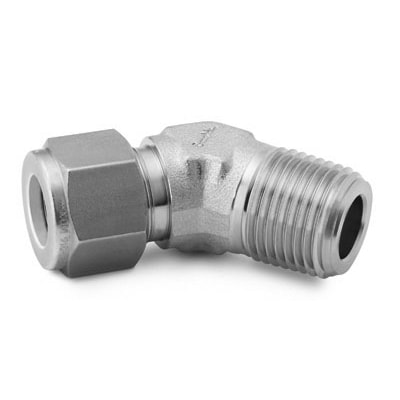

SS-810-5-8 Swagelok - Штуцер угловой 45° с нар. резьбой обжимной NPT1/2-1/2", нерж.

Назначение и принцип работы

Угловой штуцер 45° SS-810-5-8 Swagelok предназначен для перенаправления трубопроводной линии приборной и технологической арматуры с переходом от NPT-резьбы к трубке 1/2". Применяется в системах отбора проб, линиях измерения давления, аналитических и газовых магистралях, где требуется уплотнённое стыковое соединение между NPT1/2 (наружная резьба) и 1/2" (трубка). Принцип работы — комбинированное уплотнение: резьбовой стык герметизируется ФУМ-лентой, а утечку по трубке предотвращают два обжимных кольца (феррула) и гайка, обеспечивающие металл-металл зажим и осевое прижатие трубки при стандартной сборке.

Ключевые особенности конструкции

Корпус и феррулы выполнены из нержавеющей стали AISI 316, устойчивой к коррозии агрессивных сред. Форма — угол 45° для компактного монтажа. Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой (двухфerrульная система Swagelok), резьбовое соединение NPT1/2 уплотняется ФУМ-лентой. Рабочие среды: инертные и агрессивные газы, жидкости, пары в условиях инструментального и технологического контроля. Типичные эксплуатационные ориентиры: рабочее давление зависит от толщины стенки трубки и конфигурации системы (на практике до ≈420 бар / 6000 psi для соответствующих условий и труб), температура тела из AISI 316 выдерживает широкие диапазоны (ниже −100 °C до +400 °C), при этом термостойкость резьбового уплотнения с ФУМ-лентой ограничена типом ленты (обычно до ≈150 °C).

Экспертные рекомендации по применению

При подборе учитывайте сочетание толщины стенки трубки и давления системы; для предельных давлений используйте трубки с рекомендованной толщиной и проводите расчёт на циклические нагрузки. Монтаж: нанесите ФУМ-ленту на наружную NPT1/2 резьбу (1–2 оборота, не закрывать вход в трубопровод), соберите обжимной узел: затянуть гайку до контакта, затем дополнительно 1¼ оборота (для 1/2" трубки) либо руководствоваться динамометрическими моментами Swagelok. После монтажа выполнить испытание на герметичность (гелиевый тест или пенообразователь). Избегать перекручивания трубки при затяжке, превышения моментов и использования смазок, несовместимых с рабочей средой.
