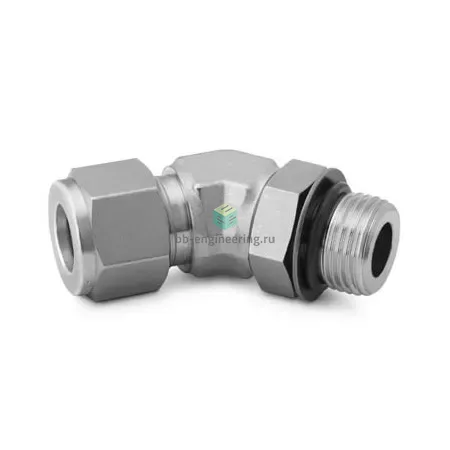

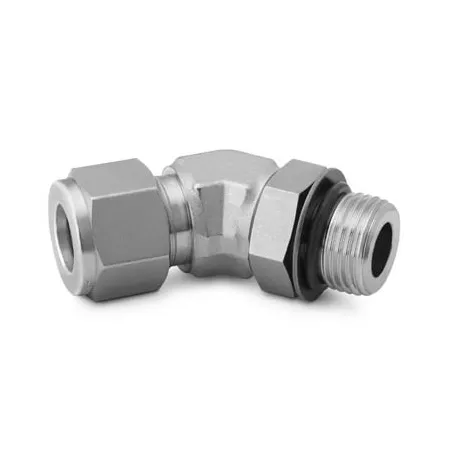

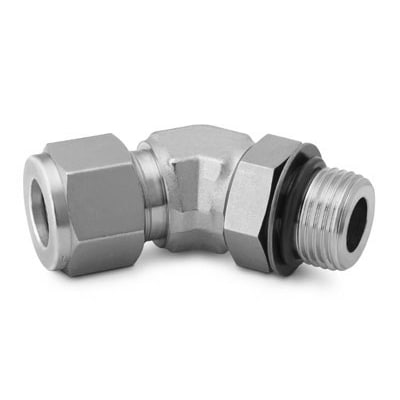

SS-810-5-8ST Swagelok - Штуцер угловой 45° с нар. резьбой поворотный обжимной UNF 3/4"-16-1/2", нерж.

Назначение и принцип работы

Штуцер угловой 45° с наружной резьбой и поворотным соединением предназначен для подключения 1/2″ (трубка) к резьбовому интерфейсу UNF 3/4″-16 (обозначение подключения UNF 3/4″-16-1/2″). Решает задачи перенаправления потока под углом, уплотнённого присоединения трубопроводов измерительных и технологических линий в системах сжиженных и сжатых газов, жидкостей и гидравлики. Принцип работы — обжимное двухфланцевое соединение трубки (две обжимные кольца и гайка) обеспечивает механическое зажатие и герметизацию, а выступающее уплотнительное O-ring в резьбовом переходе гарантирует торцевое уплотнение при сборке.

Ключевые особенности конструкции

Корпус и комплектующие из нержавеющей стали AISI 316 обеспечивают высокую коррозионную стойкость и чистоту среды. Конструкция — стандартная Swagelok с двумя обжимными кольцами и гайкой; поворотная муфта позволяет ориентировать 45° штуцер без перекручивания трубки. Резьбовое уплотнение осуществляется выступающим O-ring; выбор материала O-ring определяет температурный диапазон: Buna‑N ≈ −40…+120 °C, Viton ≈ −20…+200 °C, PTFE до ≈ +260 °C. Рабочие давления зависят от трубки и условий; для корректно подготовленной нержавеющей 1/2″ трубки типично до порядка 6000 psi (≈414 bar). Допустимы рабочие среды: инертные газы, технологические жидкости, топливо, гидравлические масла и аналитические среды.

Экспертные рекомендации по применению

Подбирайте уплотнение O-ring по химической совместимости и температуре. Перед сборкой обеспечьте ровный, отграниченный срез и отсутствие фаски на торце трубки; используйте рекомендованные заводом развёртки и инструменты Swagelok. При монтаже ориентируйтесь на паспортные моменты затяжки и обеспечьте вращаемость поворотной части для точной ориентировки без дополнительного скручивания трубки. Избегайте повторного многократного использования обжимных колец — при демонтаже заменяйте кольца для гарантии герметичности. После установки выполните пробное давление и контроль на утечки с учётом рабочей температуры и среды.
