SS-810-6-2 Swagelok - Соединитель прямой обжимной 1/2-1/8", нерж.

Назначение и принцип работы

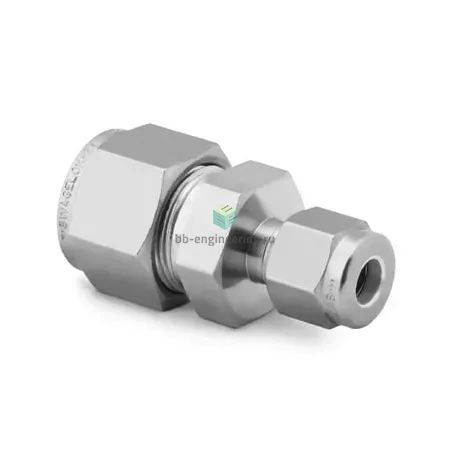

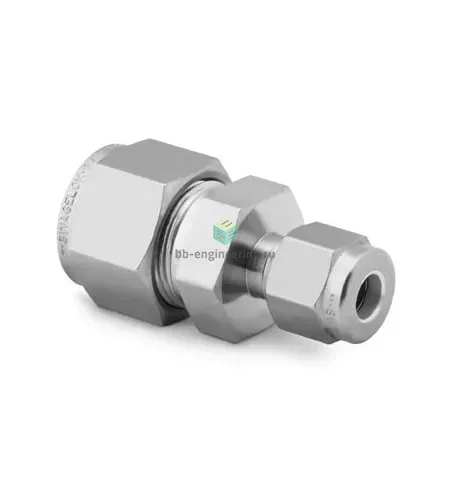

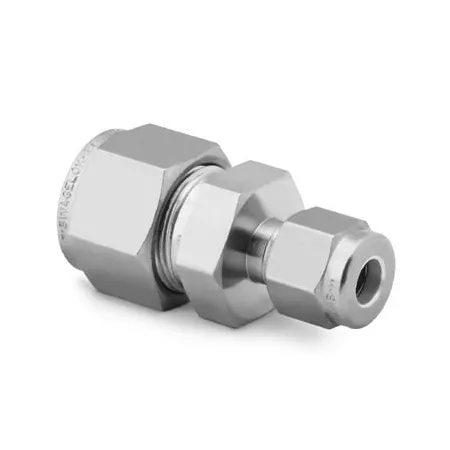

Соединитель прямой обжимной Swagelok SS-810-6-2 предназначен для герметичного соединения трубок диаметром 1/2″ (12,7 мм) и 1/8″ (3,18 мм) в линиях измерения, отбора проб, технологических и пневматических магистралях. Конструкция решает задачи передачи жидкостей и газов под давлением и в вакууме с минимальными гидравлическими потерями. Принцип работы — классическая двухклиновая (двухобжимная) система: гайка при затяжке перемешает переднюю и заднюю обжимные втулки (феррулы), которые образуют металлическое уплотнение с трубкой и корпусом без применения эластичных прокладок.

Ключевые особенности конструкции

Корпус и феррулы — нержавеющая сталь AISI 316, общая категория материала — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; уплотнение резьбы в изделии не предусмотрено (тип уплотнения: —). Рабочие среды: инертные и технологические газы, жидкости, гидравлические среды; для агрессивных кислот — ограничено свойствами 316. Типовое эксплуатационное давление зависит от толщины стенки трубок и условий, но в типичных применениях допустимо до ≈6 000 psi (≈414 bar); температурный диапазон при металлическом уплотнении примерно от −196 °C до +427 °C.

Экспертные рекомендации по применению

Подбирайте соединитель с учётом наружного диаметра и толщины стенки трубки, соответствие требованиям Swagelok обязательно для гарантии давления. Перед сборкой трубку очистить и обеззазорить, выполнить прямую опиловку и снять заусенцы; вставить трубку до упора в корпус, затянуть гайку по регламенту производителя (сначала до упора вручную, затем контрольное количество оборотов ключом согласно инструкции Swagelok). Избегайте повторной перемонтажки феррул без инспекции — возможна потеря герметичности. При динамических нагрузках и температурных циклах обеспечьте опору трубопровода рядом с фитингом и проверку на протечки пробойным методом (вакуум/газовая проба). Не использовать при средах, несовместимых с AISI 316.
