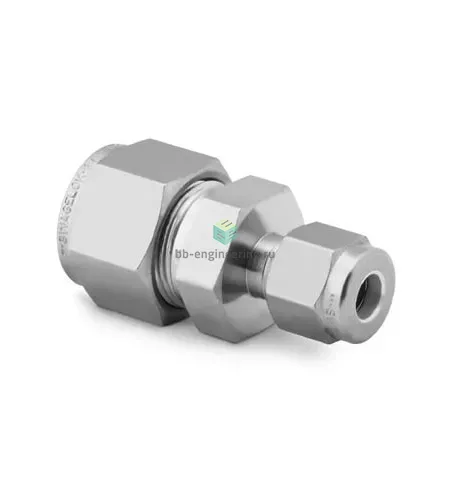

SS-810-6-4 Swagelok - Соединитель прямой обжимной 1/2-1/4", нерж.

Назначение и принцип работы

Прямой обжимной соединитель для трубных систем с переходом 1/2″ → 1/4″ предназначен для герметичного соединения двух участков трубопровода одинакового или разного диаметра в технологических линиях давления и измерений. Конструкция с двумя обжимными кольцами и гайкой обеспечивает механическое зажатие и металл‑в‑металл уплотнение рабочей трубки без применения уплотнительных материалов; герметичность достигается деформацией кольца на гладкой НД трубке (1/2″ на одном конце и 1/4″ на другом). Применяется в средах: воздух, инертные газы, вода, гидравлические и технологические жидкости в системах КИПиА и лабораторных установках.

Ключевые особенности конструкции

Корпус и детали — нержавеющая сталь AISI 316, общий материал — нержавеющая сталь, двойной обжимной узел (две феррулы + гайка) обеспечивает повышенную прочность сцепления и повторяемую герметичность при вибрации. Соединение не содержит резьбового уплотнения (тип уплотнения: —), монтаж по трубке 1/2″ (канал 1) и 1/4″ (канал 2). Диапазон рабочих давлений определяется внутренним диаметром и толщиной стенки трубки; для типичных нержавеющих трубок Swagelok рабочие давления систем в таких размерах могут достигать порядка 6000 psi (≈413 bar) при корректной подготовке трубки. Температурная стабильность ограничена свойствами 316 SS и рабочей среды — обычный практический диапазон в приборных системах от примерно −60 °C до +200 °C, при особых средах согласовывается дополнительно.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и прямолинейность торцов труб, снять фаску по рекомендациям производителя. Затягивать гайку по регламенту: сначала «вручную до упора», затем поворот на рекомендованное число оборотов (руководствоваться таблицей Swagelok для конкретного размера) и проверять герметичность при рабочем давлении. Избегать перекоса труб, перегрева при монтаже и многократного повторного использования феррул в критичных системах — при сомнениях менять комплект колец и гайку. Контрольные испытания на герметичность и обеспечение опор/виброизоляции продлят срок службы.
