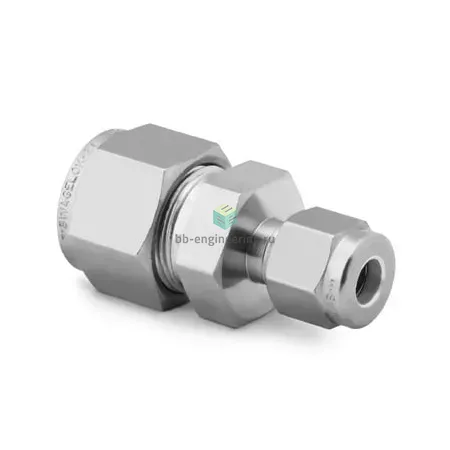

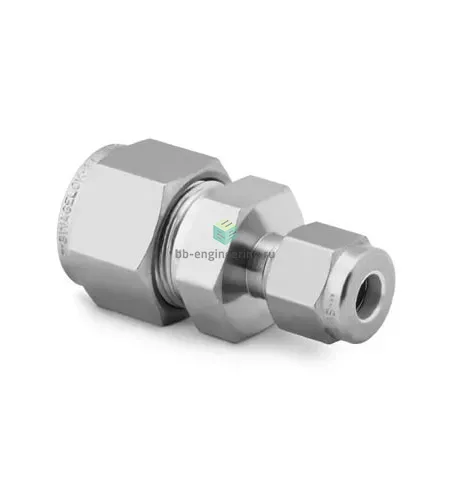

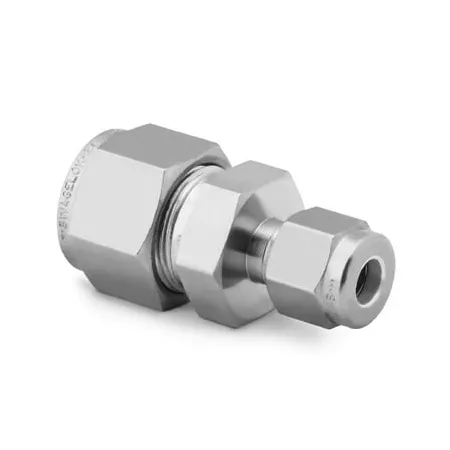

SS-810-6-6 Swagelok - Соединитель прямой обжимной 1/2-3/8", нерж.

Назначение и принцип работы

Соединитель прямой обжимной 1/2‑3/8″ Swagelok предназначен для герметичного соединения трубок диаметром 1/2″ и 3/8″ в технологических линиях приборного и промышленного назначения. Конструкция с двумя обжимными кольцами и гайкой реализует механический двухкольцевой захват трубки: при завинчивании гайки заднее (фиксирующее) кольцо перемещается и обеспечивает упор, переднее (уплотняющее) кольцо формирует плотный обжим на внешней поверхности трубки, обеспечивая металл‑в‑металл герметичность и сопротивление вибрации. Применяется в системах подачи газов, гидравлики, вакуума и коррозионно‑активных сред, где требуются высокие уплотнительные свойства и повторяемость соединения.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, общий материал — нержавеющая сталь; исполнение — стандартное двухкольцевое Swagelok. Отсутствие резьбовых уплотнений (уплотнение реализуется обжимом) снижает риск протечек при циклических нагрузках. Рабочие среды: технические и кислородосодержащие газы, жидкие химикаты, гидравлика и лабораторные носители. Температурный диапазон типично от ≈‑54 °C до +204 °C для стандартной нержавеющей конфигурации; допустимые давления зависят от толщины стенки трубки и условий эксплуатации — для точных значений ориентируйтесь в паспорте Swagelok.

Экспертные рекомендации по применению

Перед монтажом удалить фаски и заусенцы на трубке, соблюсти прямолинейность погружения до ограничителя; сначала затянуть гайку вручную до упора, затем довести до рекомендуемого числа оборотов (свериться с монтажной инструкцией Swagelok для конкретного размера). Не допускать повторного многократного использования обжимных колец при критичных приложениях — при демонтаже заменить кольца. Контролировать моменты ослабления при вибрации и температурных циклах; при сомнениях по давлению/температуре подбирать толщину стенки трубки и исполнение по данным производителя.
