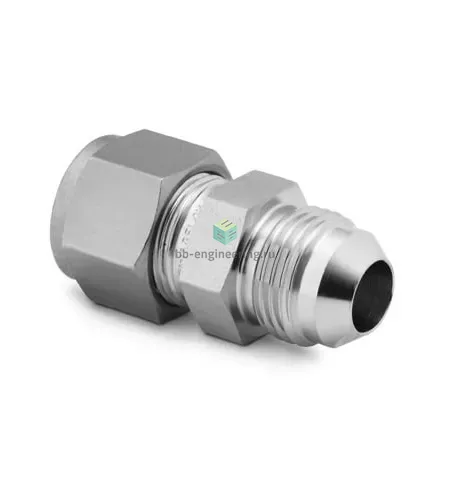

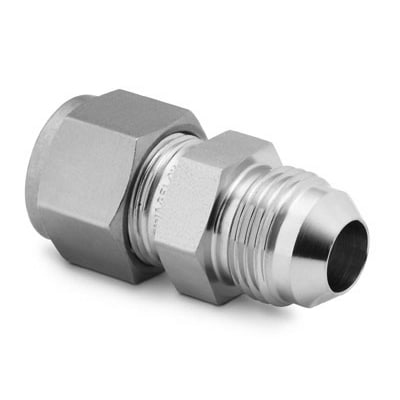

SS-810-6-8AN Swagelok - Соединитель прямой обжим-развальцовка 1/2", нерж.

Назначение и принцип работы

Прямой соединитель обжим‑развальцовка 1/2″ служит для перехода от цельнотянутой трубки 1/2″ к ответной развальцованной трубной линии с металлическим уплотнением по конусу 37° (74°). Решает задачи герметичного соединения в гидравлических, пневматических и технологических трубопроводах при агрессивных средах благодаря коррозионно‑стойкой стали AISI 316. Работает по принципу двухобжимного фитинга: гайка прижимает фланцы двух обжимных колец к телу фитинга, создавая металлическое конусное уплотнение в стандарте SAE J514 (ISO 8434‑2).

Ключевые особенности конструкции

Корпус и элемент уплотнения — нержавеющая сталь AISI 316; конструкция — две обжимные втулки и гайка для надежного металлического сжатия без применения резиновых уплотнений (тип уплотнения резьбы: —). Конус 37° (74°) обеспечивает повторяемость уплотнения при давлении, зависящем от толщины стенки трубки; для типичной трубки 1/2″ рабочие давления могут достигать порядка 400–420 бар (≈6000 psi) в зависимости от исполнения и условий; температурный диапазон эксплуатации при металлическом уплотнении обычно от −54 °C до +204 °C (без эластомерных прокладок). Подходит для воды, масел, инертных и многих агрессивных химических сред.

Экспертные рекомендации по применению

Подбирайте фитинг под реальный наружный диаметр и минимальную толщину стенки трубки, соблюдайте стандарт SAE J514. Монтаж: предварительно завести трубку до упора, завернуть гайку вручную и затянуть согласно инструкции производителя (обычно дополнительный поворот ключом в пределах ~1–1,25 оборота для типовых размеров; уточнить в каталоге Swagelok). Не используйте повторно обжимные кольца после демонтажа, избегайте перетяжки (риски деформации кольца и потери герметичности) и не применяйте при работе с кислородом без специальной очистки. При вводе в эксплуатацию — проверить соединение на герметичность давлением и испытанием утечки.
