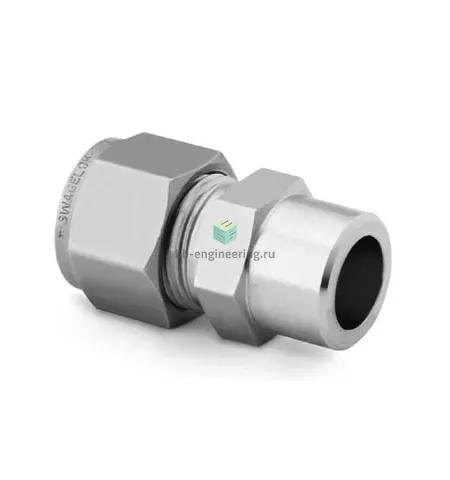

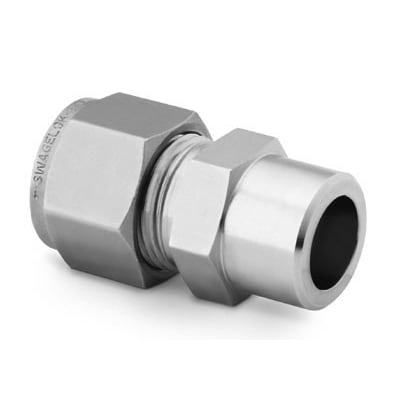

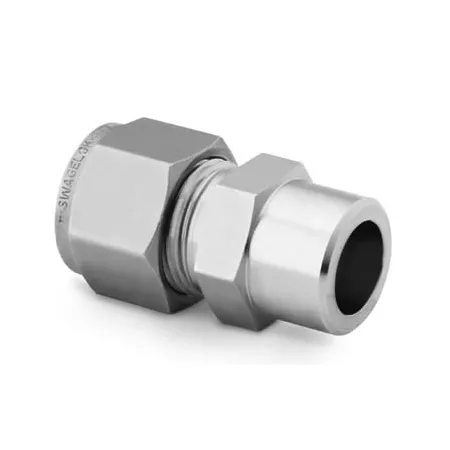

SS-810-6-8W Swagelok - Штуцер прямой под приварку внахлёст обжимной 1/2"-1/2", нерж.

Назначение и принцип работы

Штуцер прямой под приварку внахлёст с обжимным соединением предназначен для перехода от цельнотрубной или сварной магистрали к разъёмной трубопроводной секции 1/2" OD. Устройство решает задачи быстрого подключения/отсоединения участков трубопровода при обслуживании и калибровке, сохраняя герметичность в высоконапорных системах. Приварной конец обеспечивает неразъёмное соединение с трубой/фланцем методом внахлёст, а обжимная часть с двумя обжимными кольцами и гайкой формирует металлометаллическое уплотнение вокруг 1/2" трубки без дополнительного уплотнительного материала.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, материал обобщённо — сталь нержавеющая, конструкция — двухкольцевой (double ferrule) обжим Swagelok для надёжной осевой фиксации трубки. Подключения: 1/2" (трубка) — 1/2" (под приварку внахлёст). Применяется в средах: технологические газы, пар, нефте- и химические среды, гидравлика при совместимости с 316 SS. При типичных условиях и корректно подготовленной трубке рабочее давление в линиях может достигать порядка 6000 psi (≈413 бар) при комнатной температуре; рабочая температура в практических применениях обычно в диапазоне ≈−46…+204 °C (вариативно в зависимости от уплотнений и среды).

Экспертные рекомендации по применению

Подбирайте штуцер под трубку 1/2" с требуемой толщиной стенки согласно спецификации Swagelok; перед обжимом обеспечить ровный, чистый и неповреждённый торец трубки. Приварку выполнять до установки обжимной части, контролируя нагрев и деформацию; при сварке применять защиту от окисления (пропаривание/аргонная поддувка) и дать изделию остыть до комнатной температуры перед обжатием. Момент/повороты гаек выполнять в соответствии с инструкцией производителя; избегать повторного многократного использования обжимных колец и гаек без проверки состояния. После монтажа провести аттестацию — гидростатическую или пневматическую пробу и проверку на течь.
