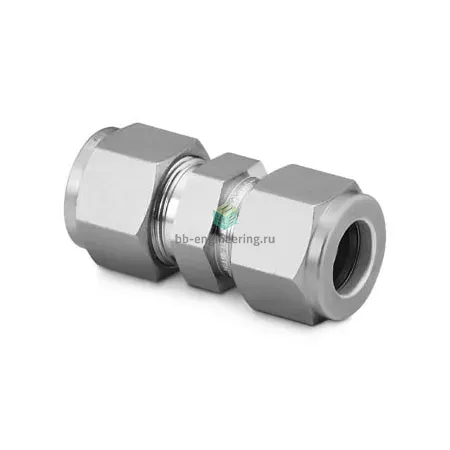

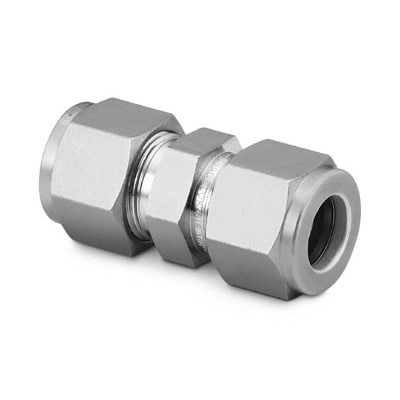

SS-810-6 Swagelok - Соединитель прямой обжимной 1/2", нерж.

Назначение и принцип работы

Обжимной прямой соединитель для трубки 1/2″ (12,7 мм) предназначен для создания разъёмных герметичных линий в технологических системах (газ, жидкость, вакуум, аналитика). Работает по принципу двухобжимной системы: при затяжке гайки задняя обжимная втулка фиксирует трубку, передняя — формирует уплотнение на посадочном коническом месте, обеспечивая механическую прочность и металлокерамическую герметичность без применения уплотнителей в резьбе (тип уплотнения резьбы — не применимо).

Ключевые особенности конструкции

Корпус и основные элементы — нержавеющая сталь AISI 316, общая материальная группа — нержавеющая сталь; конструкция — две обжимные кольца и гайка. Применимо в коррозионно-активных средах благодаря 316L-эквиваленту, диапазон рабочих температур в типичных применениях −196…+400 °C (зависит от среды и уплотнений), рабочие давления зависят от толщины стенки трубки; при правильном подборе допускаются сотни бар для технологических и аналитических линий. Подходит для агрессивных газов, пара, гидравлики и лабораторных систем.

Экспертные рекомендации по применению

Подбирайте гайку и втулки под фактический диаметр и толщину стенки трубки 1/2″; подготавливайте торец — ровная, фаска и снятие заусенцев обязательны. Затягивайте по рекомендованному моменту или по числу оборотов после ручной посадки, избегайте перекрутки и повторного использования изношенных обжимных колец. Обеспечьте опоры и демпфирование при вибрации, контролируйте утечки после первого пуска и при циклических нагрузках; при контакте с другими металлами примите меры против гальванической коррозии.
