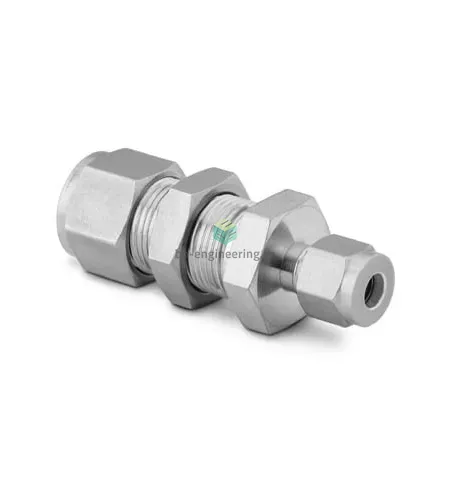

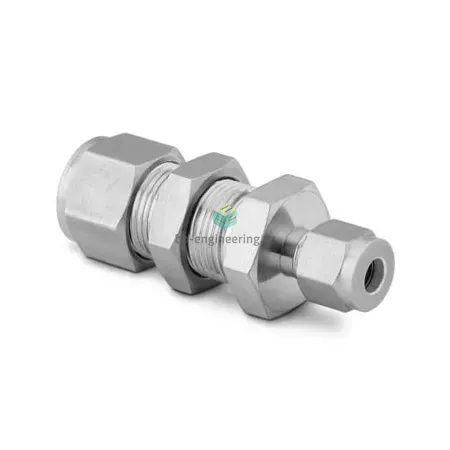

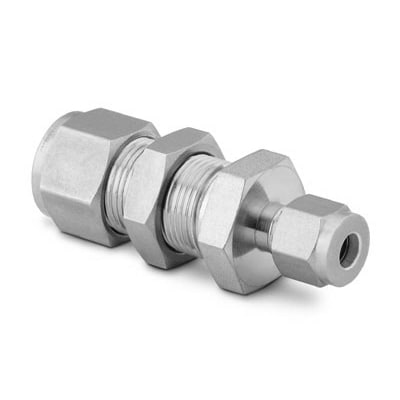

SS-810-61-4 Swagelok - Соединитель панельный обжимной 1/2-1/4", нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok предназначен для подвода и вывода трубных линий через монтажную панель с обеспечением герметичного перехода между трубками Ø1/2″ и Ø1/4″. Рабочий принцип — механическое уплотнение за счёт двух обжимных колец (фронтальное и тыльное) и гайки: при затяжке гайки кольца деформируются на наружной поверхности трубки, формируя металлическое уплотнение, устойчивое к высоким давлениям и вакууму. Конструкция не требует резьбового уплотнения на переходе между каналами; герметичность обеспечивается обжимом и точной подгонкой деталей.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает повышенную коррозионную стойкость и совместимость с агрессивными средами (газы, масла, химикаты). Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой; подключение: 1/2″ (канал 1) — 1/4″ (канал 2). Тип уплотнения резьбы отсутствует, так как герметичность достигается обжатием. Для подобных обжимных систем типичный диапазон рабочих давлений зависит от диаметра и толщины трубки и может достигать сотен бар в промышленных конфигурациях; рабочая температура ориентировочно от −46 °C до +204 °C (в зависимости от эксплуатационных условий и уплотнителей).

Экспертные рекомендации по применению

При подборе используйте трубы, соответствующие спецификациям Swagelok по наружному диаметру и толщине стенки; подготовьте концы — ровная резка и снятие заусенцев обязательны. Монтируйте через отверстие панели под размер фланца/контргайки, фиксируйте панельную часть для исключения крутящего момента на трубопровод. Затягивайте гайку по инструкции производителя до полного вхождения обжимных колец (следуйте заводским рекомендациям по моменту/числу оборотов), избегайте недозатяжки и перетяжки. Регулярно проверяйте на утечки после пуско‑наладки и при вибрационных нагрузках используйте опоры для труб.
