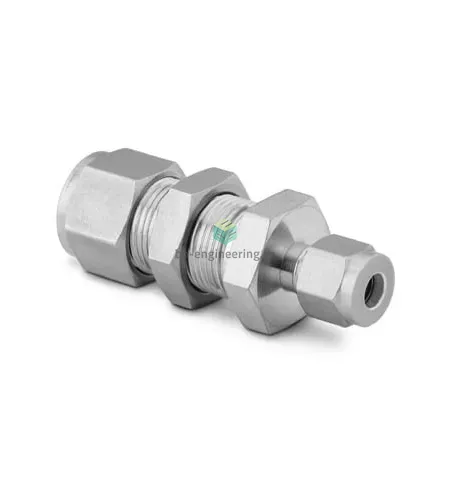

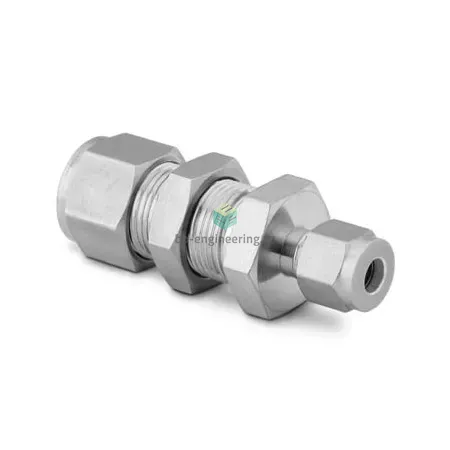

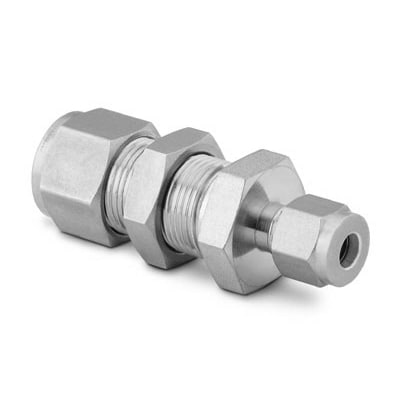

SS-810-61-6 Swagelok - Соединитель панельный обжимной 1/2-3/8", нерж.

Назначение и принцип работы

Панельный соединитель обжимной Swagelok SS-810-61-6 предназначен для прокладки герметичных трасс через щитовые и панельные перегородки при подключении трубок 1/2" и 3/8". Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл-металл уплотнение рабочей трубки без применения резьбовых уплотнений (тип уплотнения резьбы: отсутствует). При монтаже трубка вставляется в фитинг и фиксируется обжимными кольцами — создаётся линейное обжатие, обеспечивающее устойчивость к вибрации и минимальную протечку под рабочими давлениями типично до ~414 бар (6000 psi) в зависимости от толщины стенки трубки и условий эксплуатации.

Ключевые особенности конструкции

Корпус и вспомогательные элементы изготовлены из нержавеющей стали AISI 316, что даёт повышенную коррозионную стойкость для газов и жидкостей в широком диапазоне сред. Двухкольцевая (двухферьюльная) обжимная система Swagelok обеспечивает повторяемое уплотнение и возможность демонтажа/повторного монтажа при соблюдении регламентов. Соединение рассчитано на трубки 1/2" (канал 1) и 3/8" (канал 2). Рабочие температуры типично от -196°C до +400°C в зависимости от среды и используемых уплотнений/обработки, давление — зависящее от трубки, материала и режима (смотри таблицы производителя).

Экспертные рекомендации по применению

При подборе учитывать диаметр и наружный/внутренний профиль трубки, толщину стенки и соответствие материалу AISI 316. Перед сборкой обеспечить чистую, ровно обрезанную и обезжиренную кромку трубки, снять заусенцы. Монтировать в соответствии с инструкцией производителя (последовательность и моменты/углы затяжки), обязательно выполнить проверку на герметичность (пневмо/гидро) после установки. Избегать перетяжки гайки и использования повреждённой ферьюль: это типичные причины течей. Для агрессивных сред и повышенных температур согласовать эксплуатацию с химстойкостью 316L/316 и возможностью применения дополнительной пассивации.
