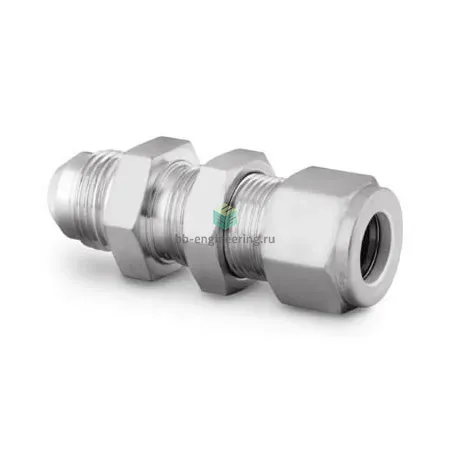

SS-810-61-8AN Swagelok - Соединитель панельный обжим-развальцовка 1/2", нерж.

Назначение и принцип работы

Панельный соединитель обжим‑развальцовка предназначен для герметичного проходного подключения трубки 1/2″ через монтажную панель в технологических контурах среднего и высокого давления. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение методом обжима: при затяжке гайки переднее и заднее кольца деформируют трубку и создают коническое уплотнение (угол конуса 37° (74°) по норме SAE J514 / ISO 8434-2), исключающее применение уплотнителей резьбы. Применяется в системах передачи жидкостей и газов, лабораторных и промышленно‑технологических коммуникациях, а также в вакууме и агрессивных средах.

Ключевые особенности конструкции

Корпус и обжимные элементы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость и совместимость с гидравлическими, химическими и пищевыми средами. Стандарт исполнения — SAE J514 (ISO 8434-2). Подключение 1/2″ по трубной системе с двумя обжимными кольцами даёт надёжное металлическое уплотнение без эластичных манжет, что расширяет рабочий диапазон температур (типично от −54 °C до +232 °C в зависимости от среды) и улучшает стойкость при высоком давлении. Допустимое рабочее давление зависит от толщины и материала трубки по стандартам производителя; для граничной оценки опирайтесь на таблицы SAE J514/рекомендации Swagelok для 1/2″.

Экспертные рекомендации по применению

Подбирайте подходящую по толщине и материалу трубку, удаляйте фаски и заусенцы, обеспечивайте прямой заход в панель. Затяжку выполняйте по рекомендациям производителя (используйте момент/число оборотов в зависимости от диаметра), избегайте повторного многократного обжима одной и той же зоны трубки. Для агрессивных сред и вакуума контролируйте совместимость AISI 316 с рабочей средой и используйте чистую сборку без грязи и стружки. При регулярных проверках смотрите на признаки течи и коррозии, при необходимости заменяйте обжимные кольца при повторном монтаже.
