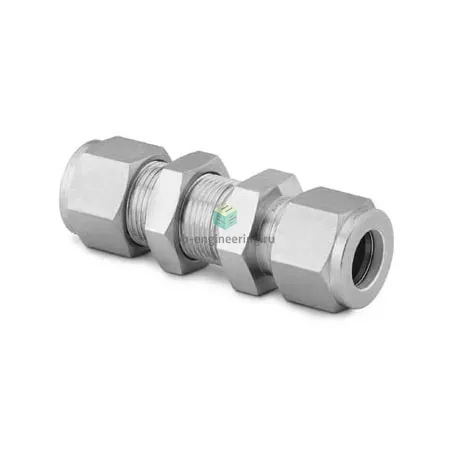

SS-810-61 Swagelok - Соединитель панельный обжимной 1/2", нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok для трубки 1/2″ предназначен для подвода технологических и измерительных линий через панель приборного или технологического шкафа, обеспечивая герметичное металлическое соединение без применения резьбовых уплотнений (Тип уплотнения резьбы: -). Принцип работы — обжатие трубки с помощью двух обжимных колец и гайки: при затяжке гайки переднее и заднее кольца деформируют наружную поверхность трубки, создавая долговечное металлокерамическое/металлометаллическое уплотнение и фиксируя трубку в корпусе из нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общий материал — нержавеющая сталь, исполнение — панельный соединитель для подключения трубки 1/2″. Конструкция с двумя обжимными кольцами обеспечивает высокую механическую прочность и стойкость к вибрациям; классический металлометаллический сальник исключает применение уплотнительных прокладок. Допускаемые рабочие среды: технические газы, жидкости и агрессивные среды при условии совместимости с 316SS. Ориентировочный диапазон рабочих давлений зависит от типа и стенки трубки, типично до ≈400 бар при использовании сертифицированной трубки; температурный диапазон — от криогенных значений (≈‑196 °C при соответствующей трубке) до ≈+400 °C, в зависимости от среды и трубки.

Экспертные рекомендации по применению

Подбирайте соединитель под трубку 1/2″ по наружному диаметру и стенке; перед монтажом очистите и строго подрежьте торец трубки, удалите заусенцы, обеспечьте правильную посадку заднего и переднего колец. Для установки соблюдайте рекомендуемый момент затяжки и последовательность затяжек, не используйте повторно деформированные кольца — заменяйте при разборке. Обеспечьте опору трубопровода и защиту от циклических нагрузок и коррозии в агрессивных средах. Перед вводом в эксплуатацию проведите испытание на герметичность при рабочем давлении и регламентную проверку после термо- или вибронагрузок.
