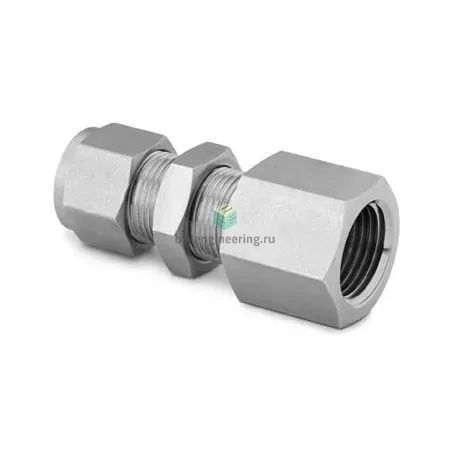

SS-810-71-6 Swagelok - Соединитель панельный с внутр. резьбой обжимной NPT3/8-1/2", нерж.

Назначение и принцип работы

Соединитель панельный с внутр. резьбой предназначен для герметичного подключения 1/2″ трубок к панелям или корпусам по резьбе NPT3/8. Выполнение обжимной конструкцией с двумя обжимными кольцами и гайкой обеспечивает металл‑металл уплотнение трубки без дополнительных втулок, а резьбовое соединение канала 1 закрывается с применением ФУМ‑ленты. Изделие применяется в технологических линиях подачи газов и жидкостей, системах КИПиА и гидравлических разводках, где требуется панельный вывод трубопровода с возможностью демонтажа; принцип работы — механическое зажимание трубки двумя конусными кольцами для создания повторяемого уплотнения при осевом сжатии гайкой.

Ключевые особенности конструкции

Корпус и основные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; подключение: NPT3/8–1/2″ (канал 1: NPT3/8, канал 2: 1/2″ трубка). Уплотнение резьбы — ФУМ‑лента. Рабочие среды: нейтральные и агрессивные жидкости, технологические и инертные газы. Типичные диапазоны эксплуатации зависят от трубки и среды; практический температурный интервал −60…+200 °C, рабочее давление определяется толщиной стенки трубки и системой, в полевых применениях для аналогичных обжимных фитингов допускаются давления порядка сотен бар при корректном подборе трубки и монтаже.

Экспертные рекомендации по применению

При подборе учитывать диаметр и толщину стенки 1/2″ трубки — от этого зависит максимально допустимое давление. Перед монтажом нанести ФУМ‑ленту на NPT3/8 резьбу, не допуская свисаний в поток; трубку вставить до упора, затем затянуть гайку по инструкции производителя (ориентировочно 1–1,5 оборота после установочного упора, уточнить в таблице завода). Проверять уплотнение опрессовкой и контролем на протечку. Избегать повторного многократного перекоммутирования без замены колец; при коррозионных/абразивных средах рассматривать фильтрацию и защитные покрывания. Не превышать рекомендованные параметры трубки и системы, при сомнениях обращаться к техподдержке Swagelok для точного подбора.
