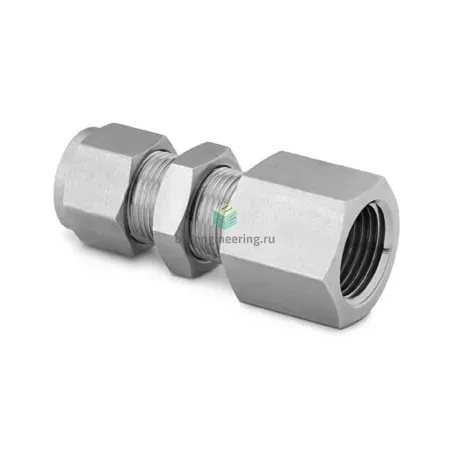

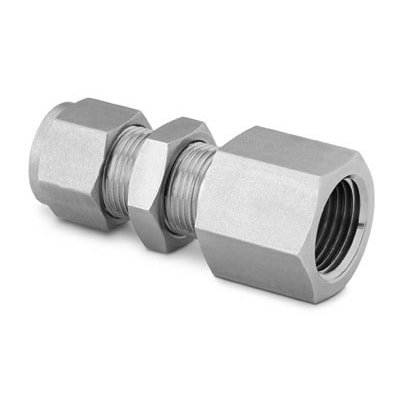

SS-810-71-8 Swagelok - Соединитель панельный с внутр. резьбой обжимной NPT1/2-1/2", нерж.

Назначение и принцип работы

Панельный соединитель с внутренней резьбой NPT 1/2 — переходной элемент для подвода технологических или измерительных линий через щит/панель: со стороны корпуса — цилиндрическая трубная резьба NPT 1/2, со стороны процесса — обжим под трубку 1/2" (12,7 мм). Резьба уплотняется ФУМ-лентой, герметизация трубки достигается системой из двух обжимных колец и гайки (металл‑по‑металлу). Конструкция обеспечивает герметичный переход газовых и жидкостных сред в системах КИПиА, пробоотбора и малых магистралей с сохранением целостности панели.

Ключевые особенности конструкции

Корпус и съемные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с агрессивными средами. Обжимная система — два торцевых кольца и гайка Swagelok для долговременной металлической герметизации трубки Ø12,7 мм. Резьба NPT уплотняется ФУМ‑лентой. Работает в широком диапазоне давлений (вплоть до ~6000 psi / ≈414 bar в зависимости от толщины стенки трубки) и температур примерно от −54 °C до +204 °C с учетом свойств трубки и среды.

Экспертные рекомендации по применению

При подборе учитывайте диаметр и толщину стенки трубки под требуемое рабочее давление. Монтируйте по стандартизованной процедуре производителя: ФУМ на NPT, не наносить герметик на обжимную зону; затягивание гайки выполняйте по таблице Swagelok или предусмотренным моментам, избегайте перетяжки (деформация трубки, утечка). Обеспечьте опору трубки у выхода из панели и защиту от вибрации; при повторной сборке контролируйте состояние обжимных колец и при сомнении заменяйте. После монтажа проводите гидро- или пневмотестирование на проектное давление.
